《2025年新课程助学丛书物理九年级全一册人教版》

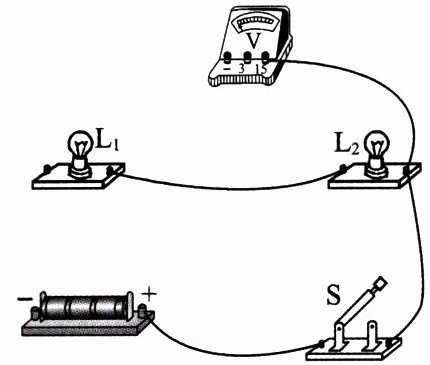

1.(2024·陕西商洛期末)如下图所示，请用笔画线代替导线将电路连接完整。要求：L₁ 与 L₂串联，电压表测量 L₁ 和 L₂ 的总电压。

答案：

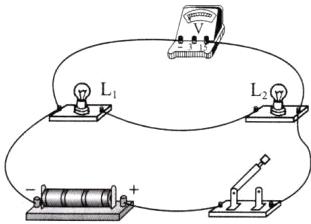

1.如图所示。
　

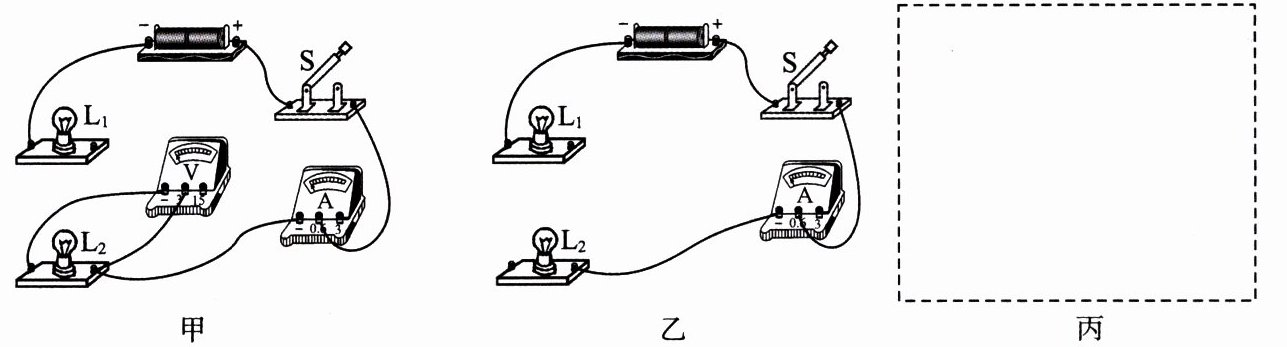

2.(2024·广东阶段练习)小明要组装一个由 L₁ 与 L₂ 两只灯泡组成的电路。
(1)请在图甲中补充一条导线，使 L₁ 与 L₂ 组成串联电路；
(2)若要 L₁ 与 L₂ 组成并联电路，且要求开关 S 同时控制 L₁ 与 L₂，电流表测量 L₂ 所在支路的电流，请在图乙中补充两根导线以完成电路连接；
(3)请在图丙虚线框中画出图乙实物图相应的电路图，并标出相应的元件名称。

答案：
2.
(1)如图所示。
　
(2)如图所示。
　
(3)如图所示。
　

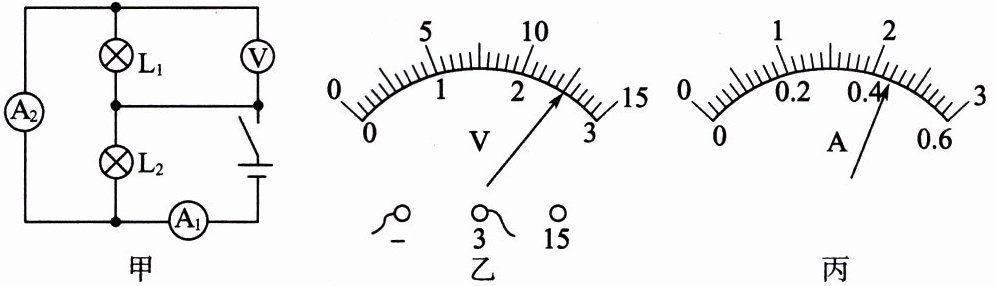

例 3 下图所示的电路中，电压表示数如图乙，A₁、A₂ 两电表示数如图丙所示，则通过 L₂ 的电流为1.76A，L₁ 两端的电压为2.5V。

答案： 知识点三　例3　1.76　2.5

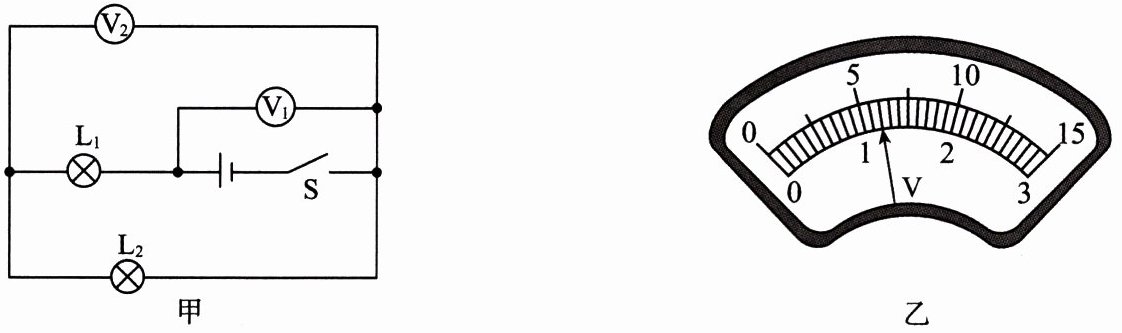

1.(2024·安徽淮北阶段练习)如图甲所示，在闭合开关 S 后，两个电压表的指针均偏转到如图乙所示的位置，则小灯泡 L₁ 两端的电压为4.8V。

答案： 即时达标3
1.4.8
