4. 电路中有两只灯泡，开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，则这两盏灯的连接方式是(A)

A.可能串联也可能并联
B.一定是串联
C.一定是并联
D.以上说法都不对

答案： 4.A

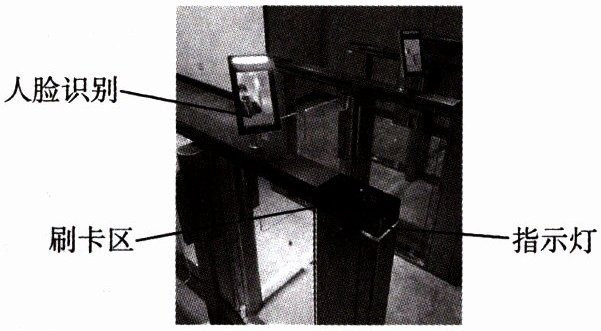

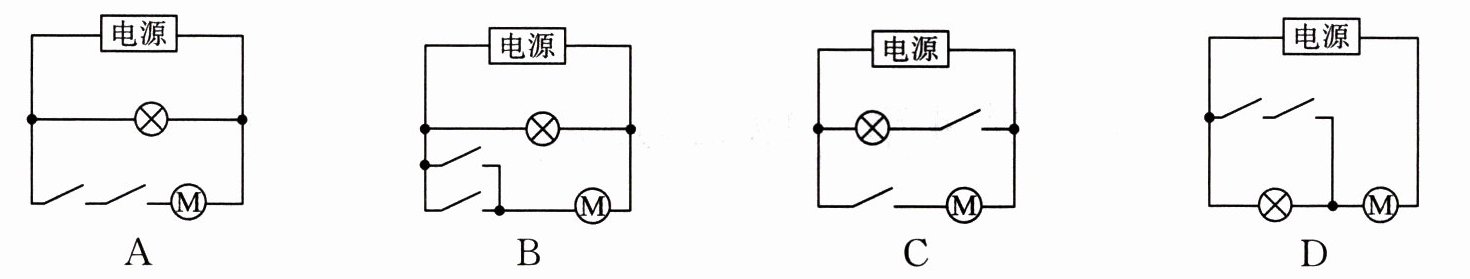

5. (2024·黑龙江鸡西中考)小聪居住的小区安装了智能门禁系统(如右图所示)，他进入小区必须通过刷卡或人脸识别，门禁系统接通电源后，指示灯发光。刷卡或人脸识别成功时(相当于分别闭合对应的开关)，电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是(B)

答案： 5.B

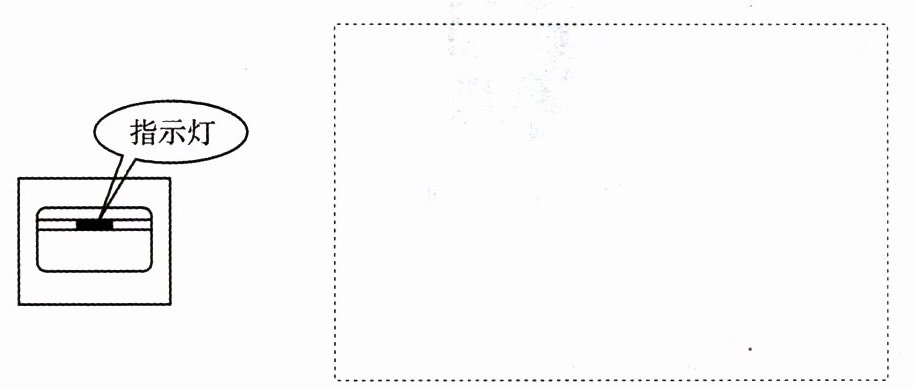

6. (2023·济南中考)小明家控制照明灯的按键开关上有一个指示灯，如下图所示。实际使用时发现：按键开关闭合时，照明灯发光，指示灯不发光；按键开关断开时，照明灯熄灭，指示灯会发出微弱光，以便夜间显示按键开关的位置。请在下面的虚线框中画出小明家控制照明灯的电路图，并用虚线框出按键开关内部的部分电路。

答案：
6.如图所示。
　　
解析:按键开关接在电源正极与照明灯之间，控制照明灯;由题知，按键开关断开时，照明灯熄灭，指示灯会发出微弱光，则指示灯与按键开关并联，按键开关闭合时，指示灯被短路，照明灯接入电路，正常发光;按键开关断开时，指示灯与照明灯串联接入电路中，因为指示灯的电阻过大，导致照明灯的实际功率过小而不发光，指示灯发出微弱的光。按键开关和指示灯并联部分是按键开关内部的部分电路。

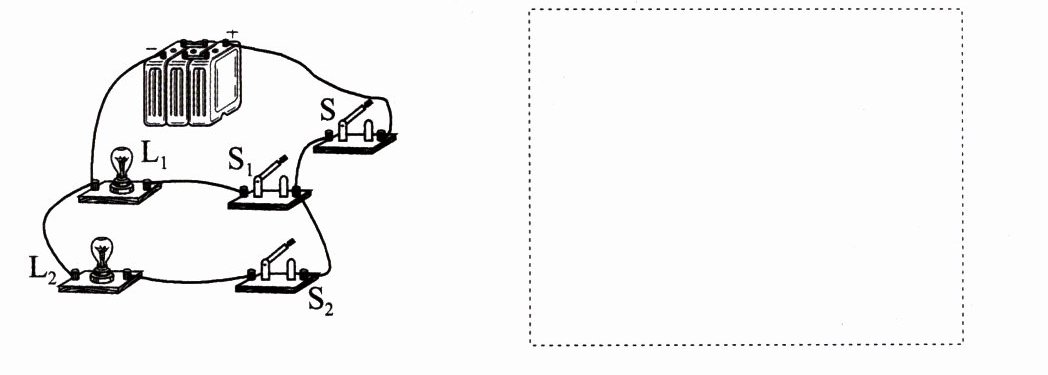

7. 请根据下图所示的实物电路，在虚线框中画出对应的电路图。

答案：

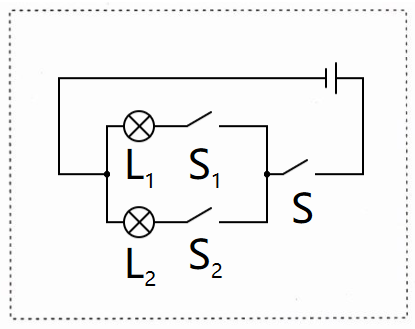

7.
