《2025年新课程助学丛书物理九年级全一册人教版》

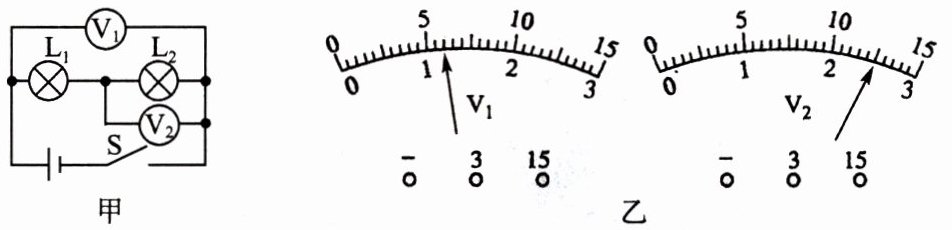

1.下图甲所示的电压表所用测量范围不明，闭合开关 S 后，电压表 V₁ 和 V₂ 的示数分别如图乙所示，则电压表 V₁ 所用的测量范围为0～15V，电压表 V₂ 所用的测量范围为0～3V，小灯泡 L₂ 两端的电压 U₂ 为2.5V。

答案： 1.0～15　0～3　2.5

2.在右图所示的电路中，电压表测量的是 (B)

A.灯 L₁ 两端的电压
B.灯 L₂ 两端的电压
C.灯 L₁ 和 L₂ 的总电压
D.电源和灯 L₁ 的总电压

答案： 2.B

3.(2024·天津河西中考模拟)如右图所示，闭合开关 S，两灯均不发光且电流表、电压表示数均为零。现将两灯泡位置互换后，再次闭合开关 S，电流表示数仍为零，电压表指针明显偏转。根据以上信息判断，该电路故障可能为 (B)

A.L₁ 断路、L₂ 断路
B.L₁ 断路、L₂ 通路
C.L₁ 断路、L₂ 断路
D.L₁ 短路、L₂ 断路

答案： 3.B

4.(2024·河北唐山期末)下列关于物理量的估测，符合实际的是 (A)

A.一节干电池的电压为 1.5 V
B.家庭电路的电压为 110 V
C.人体安全电压为 36 V
D.家用空调的电流约为 1 A

答案： 4.A

5.(2024·湖南衡阳期末)关于学生实验用电压表，下列说法不正确的是 (D)

A.当使用“—”和“15”两个接线柱时，电压表的最大测量值和最小刻度值分别是 15 V、0.5 V
B.小明在伏安法测电阻的实验中，刚拿起电压表就发现指针偏左，接下来他应该指针调 0
C.想知道一节干电池的电压可以直接把电压表接在电池两极
D.电压表测电压时，只要没有超过 15 V，都可以直接用大测量范围

答案： 5.D
