《2026年通城学典全国中考试题分类精粹物理》

82. (2025·乐山)如图甲所示，一枚硬币立在匀速直线行驶的动车窗台上“纹丝不动”。请在图乙中画出硬币竖直方向上受力的示意图，O点为硬币的重心。

答案：
第82题

83. (2025·大庆)请在图中画出静止在水平桌面上鱼缸的受力示意图(图中O点为鱼缸的重心)。

答案：
第83题

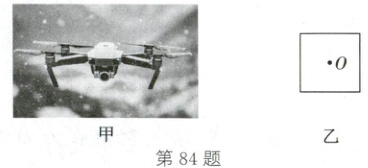

84. (2025·眉山)我国的无人机技术处于国际领先水平，无人机的应用日益广泛。如图甲所示，无人机在无风天气进行航拍，在图乙中画出无人机静止在空中时受力的示意图(图乙中正方形表示无人机，O点为重心，不计空气的浮力)。

答案：
第84题

85. (2025·辽宁)如图，物体在拉力F的作用下沿斜面向上运动，请以O点为作用点画出物体所受摩擦力f的示意图。

答案：
第85题

86. (2025·甘肃)如图所示是登山运动员沿倾斜山脊向上行走的示意图，请在图中画出运动员所受支持力和摩擦力的示意图(可把力的作用点画在重心上)。

答案：
第86题

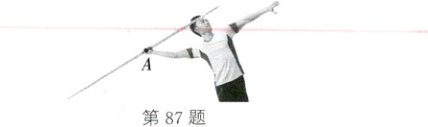

87. (2025·威海)如图所示，运动员握住标枪静止不动，支撑标枪的手掌面(支撑点为A)与标枪平行，请在A点画出标枪受到手掌的支持力和摩擦力。

答案：
第87题

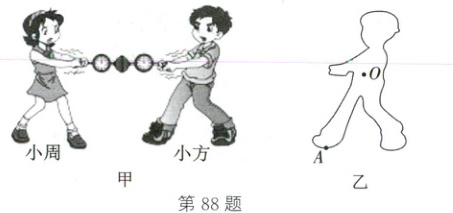

88. (2025·成都)图甲是小周和小方模拟马德堡半球实验的示意图。他们对半球施加力的方向相反且作用在同一水平直线上，此时他们相对地面静止。图乙中，O点是小方的重心，A点为小方前脚所受地面摩擦力的作用点。请在图乙中画出：① 小方所受重力G的示意图；② 小方前脚所受摩擦力f的示意图。

答案：
第88题

89. (2024·广州)实验小组在探究弹簧伸长量(x)与弹簧受到拉力(F)关系的实验中，得到如图甲所示的F-x关系图像(图线记为a)。
(1) 分析图甲的数据，得到实验结论：$\frac{弹簧受到的拉力}{弹簧的伸长量}$=常量(设为k)，则比值k的单位是______，这根弹簧k的大小为______。
(2) 把这根弹簧截去一部分，剩余部分弹簧的k是否会发生变化？实验小组的同学对此产生了兴趣并提出了各自的猜想：
A同学：因为是同一根弹簧，所以k不变。
B同学：因为弹簧变短了，所以k变小。
C同学：因为弹簧变短了，所以k变大。
为验证猜想，他们对剩余部分弹簧进行如下探究：
① 把弹簧悬挂在竖直的刻度尺旁，静止时如图乙，则此时弹簧长度为______cm。
② 在弹簧下端挂上钩码，某次弹簧静止时如图丙所示，每个钩码的重力为0.5N，则弹簧下端受到钩码的拉力F=______N，此时弹簧的伸长量x=______cm。

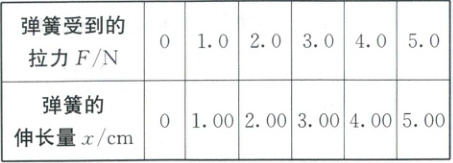

③ 多次改变悬挂钩码的数量，实验数据记录如表。

④ 根据表中的数据，请在图甲中描点，并画出F-x图像(对应图线记为b)。
⑤ 比较图线a、b，可以判断______(填“A”“B”或“C”)同学的猜想是正确的。

答案：

(1) $N/cm$ $0.5 N/cm$
(2) ① $3.50$
② $2.5$ $2.50$ ④ 如图所示 ⑤ C
第89题
