《2026年通城学典全国中考试题分类精粹物理》

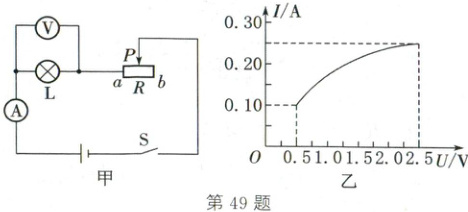

49. （2025·重庆）科技小组的同学按图甲所示的电路研究自制小台灯的调光效果，灯泡 L 标有“2.5 V”字样，电源电压恒为 4.5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”。闭合开关 S，在确保电路安全的情况下，最大范围移动变阻器的滑片 P，观察灯泡 L 的亮暗，绘出灯泡 L 的 I-U 图像如图乙所示。下列分析正确的是（C）

A.灯泡正常发光时电阻值为 5 Ω
B.灯泡随滑片 P 向 b 端移动而变亮
C.变阻器接入的阻值范围为 8～40 Ω
D.电路消耗的最大电功率为 0.625 W

答案： 49. C

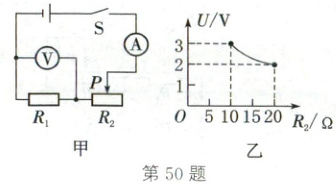

50. （2024·淮安）如图甲所示，电源电压保持不变，R₁为定值电阻，滑动变阻器 R₂的最大阻值为 20 Ω。电压表量程为 0～3 V，电流表量程为 0～0.6 A。在保证电路各元件安全的前提下，电压表的示数随滑动变阻器 R₂阻值变化的关系图像如图乙所示。下列说法中正确的是（D）

A.电源电压为 7.5 V
B.定值电阻 R₁阻值为 5 Ω
C.电路的最小功率为 0.6 W
D.电流表示数变化范围为 0.2～0.3 A

答案： 50. D

51. （2025·广安）如图所示，电源电压为 4.5 V，灯泡 L 标有“3 V 1.8 W”字样（不考虑灯丝电阻的变化），滑动变阻器 R 的规格为“20 Ω 0.5 A”，电流表的量程为 0～0.6 A，电压表的量程为 0～3 V。保证电路安全，在移动滑动变阻器滑片过程中，下列说法正确的是（D）

A.电压表的示数变化范围为 1.5～3 V
B.电流表的示数变化范围为 0.3～0.6 A
C.滑动变阻器允许接入电路的阻值范围为 4～20 Ω
D.灯泡 L 消耗电功率的范围为 0.45～1.25 W

答案： 51. D

52. （2025·遂宁）在如图所示的电路中，电源电压 U=6 V，滑动变阻器 R₁标有“50 Ω 2 A”，定值电阻 R₂=2.4 Ω，电流表 A 的量程为 0～3 A，电流表 A₁的量程为 0～0.6 A。闭合开关，在保证电路安全的情况下，R₁的滑片只能在 a、b 两点（图中未标出）间滑动。当 R₁的滑片由 a 点滑至 b 点时，电流表 A 的示数由 I 变为 I'，A₁的示数由 I₁变为 I₁'，下列结论正确的是（C）

A.$\frac{U}{I - I_{1}}$小于$\frac{U}{I' - I_{1}'}$
B.R₁的滑片在 a 点时$\frac{R_{1}}{R_{2}}=\frac{I_{1}}{I - I_{1}}$
C.R₁的最小值为 12 Ω
D.R₁的电功率变化范围为 0.72～3.6 W

答案： 52. C
