《2026年通城学典全国中考试题分类精粹物理》

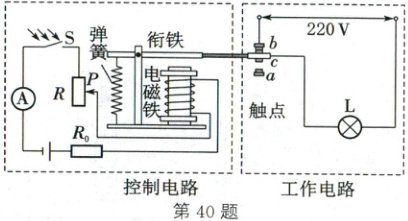

40. (2025·广元)如图所示是某学校路灯的智能照明电路。S 为光敏开关，天暗时 S 自动断开，天亮时 S 自动闭合；R 为滑动变阻器。下列说法正确的是（B）

A.天亮时，电磁铁的上端是北极
B.天亮时，将 R 的滑片 P 向上滑动，电磁铁磁性变强
C.天暗时，衔铁被电磁铁吸引，触点 c 与 a 接触
D.天亮时，电磁铁外部磁感线从上端出发回到下端

答案： 40. B

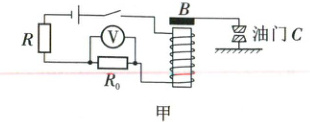

41. (2025·自贡)图甲为某无人机内发动机限速的简化电路，当飞行速度达到 350 km/h 时，衔铁 B 刚好被吸下，油门 C 的喷油量减小，无人机速度不再增大。已知电源电压为 12 V，定值电阻 R₀ 为 25 Ω，电磁铁线圈电阻不计，图乙为电阻 R 的阻值随飞行速度变化的关系图。下列说法正确的是（C）


A.电磁铁下端的极性为 S 极
B.当飞行速度增大时，电压表的示数减小
C.当飞行速度达到 210 km/h 时，电压表的示数为 7.5 V
D.若以 350 km/h 的速度飞行 1 min，电阻 R 产生的热量是 54 J

答案： 41. C

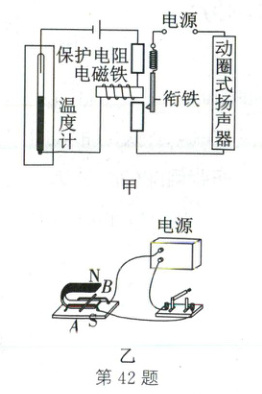

42. (2025·兰州)图甲是某蔬菜大棚里使用的一种温度自动报警器，在温度计里封入一段金属丝，当温度达到金属丝下端所指温度时，扬声器响起，发出报警信号。下列说法错误的是（D）

A.动圈式扬声器的工作原理与图乙所示原理相同
B.温度低于金属丝下端所指温度时，电磁铁断电失去磁性，衔铁被释放，扬声器停止报警
C.温度计与金属丝相当于控制电磁铁的开关，实现了高温自动化报警
D.煤油可用作自动报警器温度计中的工作液体

答案： 42. D
