75.(2025·贵州)如图所示电路,电源两端电压恒为3V,定值电阻R1的阻值为10Ω。闭合开关S,电流表示数为0.2A。
(1)通过电阻R1的电流为
(2)求R1两端电压U1。
(3)求电路消耗的总功率P。

(1)通过电阻R1的电流为
0.2
A。(2)求R1两端电压U1。
(3)求电路消耗的总功率P。
(2)由欧姆定律可知,$R_{1}$ 两端电压 $U_{1}=IR_{1}=0.2 A × 10 \Omega = 2 V$
(3)电路消耗的总功率 $P = UI = 3 V × 0.2 A = 0.6 W$
(3)电路消耗的总功率 $P = UI = 3 V × 0.2 A = 0.6 W$
答案:
(1) 0.2
(2) 由欧姆定律可知,$R_{1}$ 两端电压 $U_{1}=IR_{1}=0.2 A × 10 \Omega = 2 V$
(3) 电路消耗的总功率 $P = UI = 3 V × 0.2 A = 0.6 W$
(1) 0.2
(2) 由欧姆定律可知,$R_{1}$ 两端电压 $U_{1}=IR_{1}=0.2 A × 10 \Omega = 2 V$
(3) 电路消耗的总功率 $P = UI = 3 V × 0.2 A = 0.6 W$
76.(2025·苏州)如图所示电路中,灯泡L的规格为“6V 3W”。闭合开关S,灯泡正常发光,电流表示数为1.5A。求:
(1)通过灯泡L的电流。
(2)电阻R的电功率。
(3)通电2min,电路消耗的电能。

(1)通过灯泡L的电流。
(2)电阻R的电功率。
(3)通电2min,电路消耗的电能。
答案:
(1) 灯泡 L 的规格为“6 V 3 W”,根据 $P = UI$ 可知,通过灯泡 L 的电流 $I_{L}=\frac{P_{L}}{U_{L}}=\frac{3 W}{6 V}=0.5 A$
(2) 闭合开关 S,L 与 R 并联,电流表测干路的电流,灯泡正常发光,灯泡两端的电压为 6 V,即电源电压,通过灯泡的电流为 0.5 A,电流表示数为 1.5 A,由并联电路电流的规律可知,通过 R 的电流 $I_{R}=I_{总}-I_{L}=1.5 A - 0.5 A = 1 A$,电阻 R 的电功率 $P = UI_{R}=6 V × 1 A = 6 W$
(3) 通电 2 min,电路消耗的电能 $W = UI_{总}t = 6 V × 1.5 A × 2 × 60 s = 1080 J$
(1) 灯泡 L 的规格为“6 V 3 W”,根据 $P = UI$ 可知,通过灯泡 L 的电流 $I_{L}=\frac{P_{L}}{U_{L}}=\frac{3 W}{6 V}=0.5 A$
(2) 闭合开关 S,L 与 R 并联,电流表测干路的电流,灯泡正常发光,灯泡两端的电压为 6 V,即电源电压,通过灯泡的电流为 0.5 A,电流表示数为 1.5 A,由并联电路电流的规律可知,通过 R 的电流 $I_{R}=I_{总}-I_{L}=1.5 A - 0.5 A = 1 A$,电阻 R 的电功率 $P = UI_{R}=6 V × 1 A = 6 W$
(3) 通电 2 min,电路消耗的电能 $W = UI_{总}t = 6 V × 1.5 A × 2 × 60 s = 1080 J$

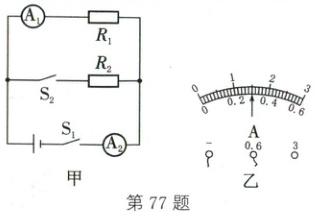

77.(2025·德阳)在如图甲所示的电路中,电源电压保持不变,电阻R1的阻值为20Ω。闭合开关S1,断开开关S2,电流表A1的示数如图乙所示;闭合开关S1和S2,电流表A2的示数为1.2A,求:
(1)电源电压U。
(2)闭合开关S1和S2,电阻R2的电功率。
(3)闭合开关S1和S2,通电2min,电路消耗的电能。

(1)电源电压U。
(2)闭合开关S1和S2,电阻R2的电功率。
(3)闭合开关S1和S2,通电2min,电路消耗的电能。
答案:
(1) 闭合开关 $S_{1}$,断开开关 $S_{2}$,电路中只有 $R_{1}$ 工作,电流表 $A_{1}$ 的示数即为通过 $R_{1}$ 的电流,即 $I_{1}=0.3 A$,由 $I=\frac{U}{R}$ 可知,电源电压 $U = U_{1}=I_{1}R_{1}=0.3 A × 20 \Omega = 6 V$
(2) 闭合开关 $S_{1}$ 和 $S_{2}$,$R_{1}$、$R_{2}$ 并联,电流表 $A_{1}$ 测量通过 $R_{1}$ 的电流 $I_{1}=0.3 A$,电流表 $A_{2}$ 测量干路电流 $I = 1.2 A$,根据并联电路的电流特点可知,通过 $R_{2}$ 的电流 $I_{2}=I - I_{1}=1.2 A - 0.3 A = 0.9 A$;电阻 $R_{2}$ 的电功率 $P = UI_{2}=6 V × 0.9 A = 5.4 W$
(3) 通电 2 min,电路消耗的电能 $W = UIt = 6 V × 1.2 A × 2 × 60 s = 864 J$
(1) 闭合开关 $S_{1}$,断开开关 $S_{2}$,电路中只有 $R_{1}$ 工作,电流表 $A_{1}$ 的示数即为通过 $R_{1}$ 的电流,即 $I_{1}=0.3 A$,由 $I=\frac{U}{R}$ 可知,电源电压 $U = U_{1}=I_{1}R_{1}=0.3 A × 20 \Omega = 6 V$
(2) 闭合开关 $S_{1}$ 和 $S_{2}$,$R_{1}$、$R_{2}$ 并联,电流表 $A_{1}$ 测量通过 $R_{1}$ 的电流 $I_{1}=0.3 A$,电流表 $A_{2}$ 测量干路电流 $I = 1.2 A$,根据并联电路的电流特点可知,通过 $R_{2}$ 的电流 $I_{2}=I - I_{1}=1.2 A - 0.3 A = 0.9 A$;电阻 $R_{2}$ 的电功率 $P = UI_{2}=6 V × 0.9 A = 5.4 W$
(3) 通电 2 min,电路消耗的电能 $W = UIt = 6 V × 1.2 A × 2 × 60 s = 864 J$
