《2026年通城学典全国中考试题分类精粹物理》

13. (2025·苏州)如图是控制车辆进出的电动闸门设计图。抬杆 AB 质量分布均匀，长度为 3 m，重为 20 N，在最右端 B 点处悬挂一重为 25 N 的铁柱，B 点到支点 O 的距离为 0.6 m。开关 S 闭合后，调节滑动变阻器使抬杆 AB 处于水平静止状态。(忽略支点 O 处的摩擦)
(1) 电磁铁上端为S(填“N”或“S”)极。
(2) 此时电磁铁对铁柱的吸引力为5N。
(3) 要使抬杆 A 端从图示位置向上抬起，滑动变阻器的滑片 P 应向上端移动。

答案： 13.
(1)S
(2)5
(3)上

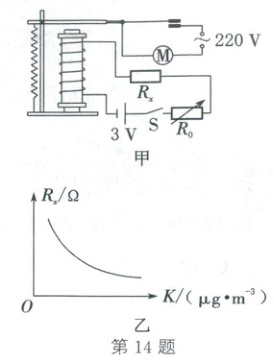

14. (2025·陕西 B 卷)如图甲所示为室内自动换气系统的电路图。控制电路的电源电压为 3 V，R₀ 为电阻箱，Rₓ 的阻值与烟雾浓度 K 的关系如图乙所示。当电磁铁线圈中的电流 I≥0.03 A 时，衔铁被吸下，电风扇转动，开始排气。
(1) 电磁铁工作时，利用了通电导体周围存在磁场，其上端为S极。
(2) 当烟雾浓度升高时，控制电路中线圈的电流变大(填“变大”“变小”或“不变”)。
(3) 控制电路的电源电压低于 3 V 时，若保持空气质量的标准不变，R₀ 的阻值应减小(填“增大”“减小”或“不变”)。

答案： 14.
(1)磁场 S
(2)变大
(3)减小

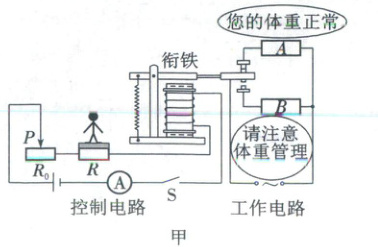

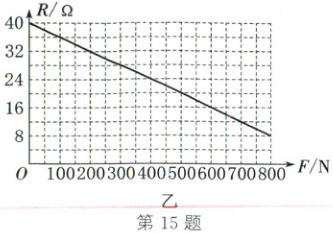

15. (2025·甘孜)2025 年被称为我国“体重管理年”，小刘同学为帮助大家加强体重管理，设计了一台由电流表改装的可设置语音提示的体重计，A、B 为语音提示器，大家可以根据自身情况设置语音提示，如图甲所示。当控制电路中电流 I≥0.2 A 时，衔铁被电磁铁吸附，断开 A、接通 B，控制电路的电源电压为 7.2 V，滑动变阻器 R₀ 的最大阻值为 20 Ω，R 为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为 0～0.6 A，踏板重力不计，g 取 10 N/kg。

(1) 压敏电阻 R 的阻值随着压力的增大而减小(填“增大”或“减小”)。
(2) 控制电路中，开关 S 闭合时，电磁铁的上端是N(填“N”或“S”)极。
(3) 小刘同学想将触发 B 的最小质量设置为 50 kg，应调节滑动变阻器 R₀ 的阻值为16Ω。
(4) 能触发 B 的最小质量是10kg。

答案： 15.
(1)减小
(2)N
(3)16
(4)10
