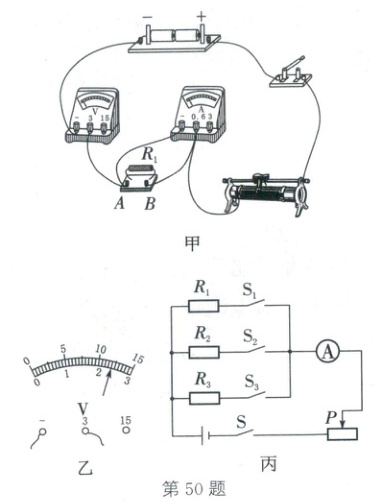

50. (2024·泰州)同学们用如图甲所示的电路探究通过导体的电流与电压、电阻的关系，其中定值电阻$R_{1}$的阻值为$5\Omega$，电流表量程为“$0\sim 0.6A$”，电压表量程为“$0\sim 3V$”，滑动变阻器上标有“$50\Omega$$1A$”字样。
(1) 检查如图甲所示的电路，发现有一根导线连接错误，请你在这根导线上画“×”，并用笔画线代替导线画出正确的接法。若上述错误不改正，电路各元件、器材完好且连接规范正确，则在开关闭合的瞬间，______表的指针将明显偏转。

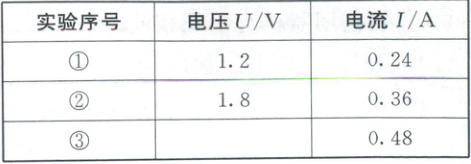

(2) 改正错误后，开始“探究电流与电压的关系”。闭合开关，移动滑动变阻器的滑片，测得三组数据(如表一所示)。其中第③次实验中电压表的指针如图乙所示，其示数为______V。分析数据可得结论：在电阻一定时，导体中的电流与______。

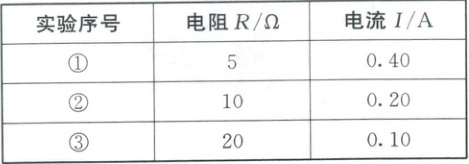

(3) 接着“探究电流与电阻的关系”，依次将阻值为$5\Omega$、$10\Omega$、$20\Omega$的定值电阻$R_{1}$、$R_{2}$、$R_{3}$接入$AB$之间完成实验，记录的数据见表二。

① 完成第①次实验后，断开开关，拆下$5\Omega$的电阻，改接$10\Omega$的电阻。继续的操作有以下四步：
A. 闭合开关。
B. 将滑动变阻器的滑片移到最右端。
C. 记录电流表示数。
D. 将滑动变阻器的滑片移到适当位置。
从安全和规范角度考虑，正确的操作顺序是______(填字母)。
② 根据表二中的数据，电源最多只能用______节新干电池串联。
(4) 实验完成后，小明和小华听老师说：欧姆那个时代，关于电压、电流、电阻还没有明确的概念，更没有精确测量它们的仪器，欧姆自己动手设计和制造仪器进行实验，发现了欧姆定律。他们深受震撼和启发，于是决定不用电压表，用剩余器材并增加3个开关重新“探究电流与电阻的关系”。
① 小明设计了如图丙所示的电路准备开始探究，小华分析该电路后认为：该方案不能完成探究任务，理由是______。
② 在使用器材与小明相同的条件下，将小明设计的实验方案加以改进即可实现预定的探究目的，请说出你的改进措施：______。(只需写出改进的要点，无需写出完整的改进方案)

答案：
50.
(1)如图所示　电压　
(2)2.4　导体两端的电压成正比　
(3)①BADC　②4　
(4)①无法测出电压一定时通过每个电阻的电流　②在每一支路上分别串联一个电流表
