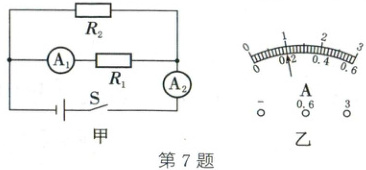

7. (2025·凉山)在如图甲所示电路中，电源电压恒定，定值电阻 R₁ 的阻值为 20 Ω。闭合开关 S，两电流表的指针均指在如图乙所示的位置。则电源电压为4V，定值电阻 R₂ 的阻值为5Ω。

答案： 7. 4 5

8. (2024·南充)如图所示电路，若甲、乙两表为电流表，闭合开关 S₁，断开开关 S₂，两表指针位置相同，则 R₁:R₂=4：1；若甲、乙两表为电压表，闭合开关 S₁、S₂，则两表示数之比是______5：4。(电表每次测量均未超过量程)

答案： 8. 4：1 5：4

9. (2025·自贡)如图，闭合开关 S，无论怎样移动滑片 P，发现电压表示数始终接近电源电压，经查灯泡 L 完好，出现这一现象的原因是滑动变阻器断路。排除故障后，闭合开关 S，灯泡 L 正常发光，将滑片 P 向左滑动，电压表示数变大(填“变大”“变小”或“不变”)。

答案： 9. 断路 变大

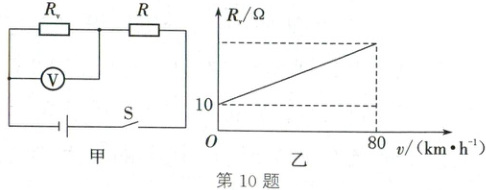

10. (2025·眉山)超速是引发交通安全事故的因素之一。物理兴趣小组设计了一种超速自动报警装置，当车速过快时，提醒驾驶员需要减速。如图甲所示为该装置的简化电路图，电源电压为 12 V，定值电阻 R 为 10 Ω，Rᵥ 为速度传感器，其阻值随车速变化的关系图像如图乙所示。由图乙可知，当汽车的行驶速度逐渐增大时，电压表的示数增大(填“增大”“减小”或“保持不变”)。若车速达到 80 km/h 时，提醒语音响起，观察到电压表示数为 10 V；当电压表的示数为 8 V 时，汽车速度为20km/h。

答案： 10. 增大 20

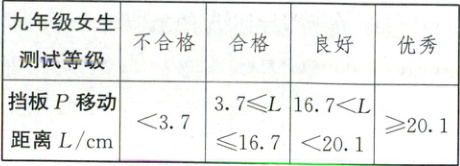

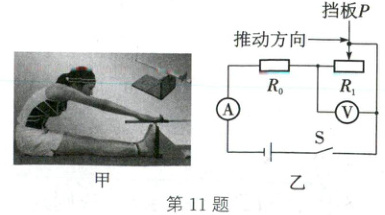

11. (2024·泰州)如图甲所示是进行“坐位体前屈”体质测试的情景。小华所在项目化学习小组设计了一个功能相似的测试模型，其原理电路如图乙所示，电源电压为 6 V 不变，R₀ 的阻值为 30 Ω，电阻 R₁ 用总长为 30 cm、粗细均匀的电阻丝制成(其电阻与长度成正比)，挡板初始位置在 R₁ 最左端。闭合开关，向右推动挡板的过程中，电流表示数______变小(填“变大”“变小”或“不变”)，挡板推到最右端时，电流表示数为 0.05 A，此时电压表示数为______4.5V。下表为九年级女生“坐位体前屈”国家体质标准，若小华进行测试时电压表示数为 3 V，则她的测试等级为______合格。

答案： 11. 变小 4.5 合格
