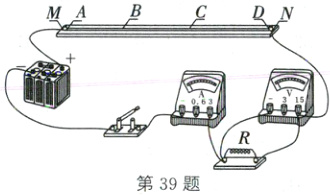

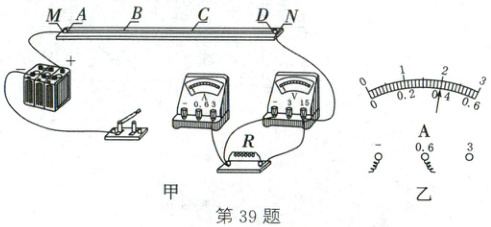

39. (2025·河北)在“探究电流与电压的关系”的实验中，小明设计了图甲所示的实验电路。电源电压为6V不变，R为定值电阻，AD间粗细均匀的电阻丝和夹子（M和N）一起组成变阻器，A、B、C、D、E、F为电阻丝上的六个点，E、F两点未标出。
(1) 根据实验要求，请用笔画线代替导线将图甲中的实物电路补充完整。

(2) 闭合开关前，将变阻器的全部电阻接入电路是为了______。
(3) 闭合开关，电流表无示数，电压表示数为6V，电路的故障（仅有一处）是______。

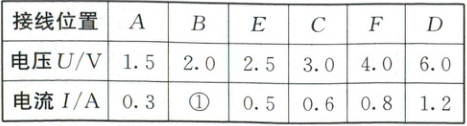

(4) 排除故障后，闭合开关，保持夹子N位置不动，夹子M依次接在变阻器的A、B、E、C、F、D六个点，每次电表均选用合适的量程，进行实验，收集数据并记录在表格中。
表格中①处的数据如图乙所示，为______A。
(5) 分析数据，可以得出实验结论：在电阻一定的情况下，______。
(6) 在电阻丝C点放一小蜡块，闭合开关，发现小蜡块逐渐熔化，为使小蜡块熔化得更快，一定可行的方法是______（写出一条即可）。

答案：
39.
(1)如图所示　
(2)保护电路　
(3)定值电阻$R$断路　
(4)0.4　
(5)电流与电压成正比
(6)增大电源电压
　　

40. (2025·凉山)为了完成“探究电流与导体两端电压的关系”的实验，小雨和同学们准备了以下器材：电压恒定的电源（6V）、定值电阻（10Ω）、电流表（0～0.6A）、电压表（0～15V）、滑动变阻器（50Ω 1A）等。
(1) 本实验主要应用的物理研究方法为控制变量法；连接电路前，应将开关断开。

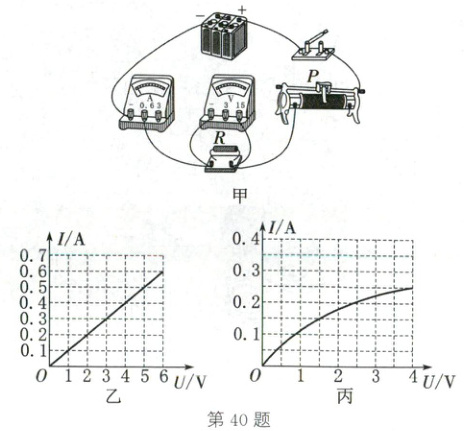

(2) 小雨按图甲连接好电路后，闭合开关，发现电压表示数接近电源电压，电流表几乎无示数，电路故障为C（填字母）。
A. 电流表处存在断路
B. 滑动变阻器短路
C. 定值电阻R断路
(3) 小雨根据实验数据绘制的I-U图像，如图乙所示，分析图像初步得到结论：电阻一定时，通过导体的电流与导体两端的电压成正比。
(4) 另一同学在实验过程中误将定值电阻接成了小灯泡，所绘制的I-U图像如图丙所示，发现图像并不是一条直线，原因是灯丝的温度升高，灯丝电阻变大。
(5) 做完该实验后，小雨又找来阻值分别为5Ω、15Ω、20Ω、25Ω的四个定值电阻，用来做“探究电流与电阻的关系”的实验，该实验需要控制定值电阻两端的电压不变，为了保证完成该实验，小雨能选取的定值电阻两端的电压范围是2～3V。

答案： 40.
(1)控制变量法　断开　
(2)C　
(3)正
(4)灯丝的温度升高，灯丝电阻变大　
(5)2
