《2026年通城学典全国中考试题分类精粹物理》

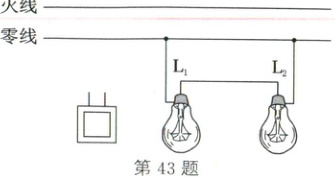

43. (2024·凉山)家庭电路中，灯L₁与L₂并联，开关同时控制两盏灯，请用笔画线代替导线将开关接入电路中使两灯泡正常发光。

答案：

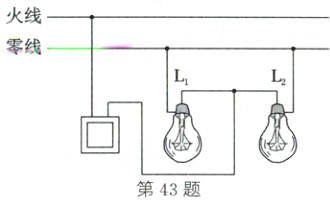

43.如图所示
　

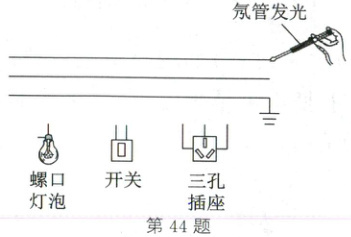

44. (2024·南充)如图所示，将图中元件用笔画线代替导线连起来(开关仅控制灯泡)。

答案：
44.如图所示
　

45. (2024·达州)现代家庭生活中，很多插线板都带有USB充电口，能直接为手机充电。请将电路图补充完整。要求：开关S控制整个电路；S闭合后，该电路既能给手机充电，同时又不影响为其他家用电器供电。

答案：
45.如图所示
　　　

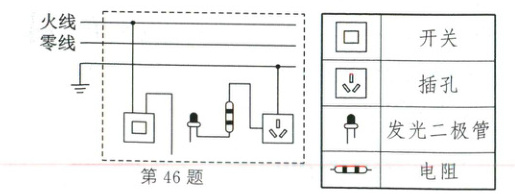

46. (2024·兰州)小明在使用插线板时发现：插线板上的开关断开时，指示灯不发光，插孔断电；开关闭合时指示灯发光，插孔通电；如果指示灯损坏，开关闭合时插孔照样可以通电。如图，虚线框内为插线板内部电路简化示意图，请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。

答案：
46.如图所示
　　

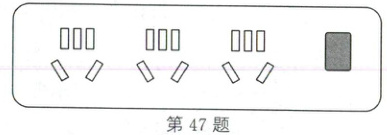

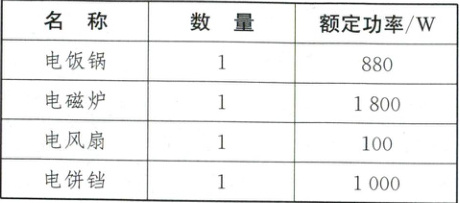

47. (2025·北京)某家庭厨房中用电器的相关信息如表所示，它们用如图所示的插线板供电。插线板允许通过的最大电流为10A。已知家庭电路的电压为220V。

(1) 求电饭锅正常工作时加热电阻的阻值。
(2) 电风扇、电饭锅已在正常工作，在保证插线板安全使用的条件下，还可以再接入一个用电器，求这三个用电器同时正常工作时，通过插线板的总电流。

答案： 47.
(1)电饭锅正常工作时加热电阻的阻值$R₁ = \frac{U^{2}}{P_{1}} = \frac{(220\ V)^{2}}{880\ W} = 55\ \Omega。$
(2)插线板允许通过的最大负载功率P = UI = 220\ V × 10\ A = 2200\ W；已经接入的电饭锅和电风扇的功率P' = P₁ + P₂ = 880\ W + 100\ W = 980\ W；在保证插线板安全使用的条件下，还可以再接入一个用电器的最大功率P₀ = P - P' = 2200\ W - 980\ W = 1220\ W；依题意还可以接入一个电饼铛，此时电路中的实际总功率$P_{总} = P₁ + P₂ + P₃ = 880\ W + 100\ W + 1000\ W = 1980\ W。$干路中的实际总电流$I_{总} = \frac{P_{总}}{U} = \frac{1980\ W}{220\ V} = 9\ A。$
