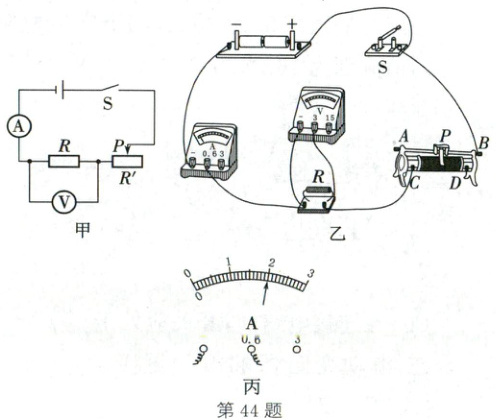

44. (2025·乐山)某物理兴趣小组为探究“电流与电阻的关系”，设计了如图甲所示的电路图，小组成员在实验室找到如下器材：电压恒为3V的电源，电流表、电压表各一只，开关一个，阻值分别为5Ω、10Ω、20Ω的定值电阻各一个，滑动变阻器一个，导线若干。
(1) 连接电路前，开关应______。
(2) 电路连接如图乙所示，小聪发现一根导线连接错误，请找出接错的导线并画上“×”。再用笔重新画一根正确连接的导线。
(3) 纠正错误后、闭合开关前，应将滑动变阻器的滑片移至______（填“C”或“D”）端。
(4) 现电路中接入的是5Ω的定值电阻，闭合开关，移动滑动变阻器的滑片使电压表示数为2V，读电流表示数时发现电流表小量程标值模糊不清，如图丙所示，但可推断出电流表示数为______A。
(5) 断开开关，将5Ω的定值电阻更换为10Ω，不改变滑动变阻器滑片的位置，闭合开关后，电压表示数将______（填“大于”“小于”或“等于”）2V。
(6) 多次实验后，分析数据得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成______。

答案：
44.
(1)断开　
(2)如图所示　
(3)D　
(4)0.4
(5)大于　
(6)反比
　　　

45. (2025·辽宁)在探究电流与电阻的关系实验中，实验器材如下：学生电源、电流表、电压表、滑动变阻器“40Ω 1.5A”、开关各一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干。

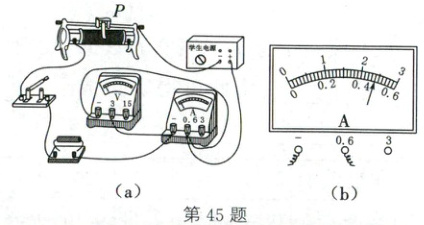

(1) 图(a)为使用5Ω定值电阻连接的实验电路。某同学检查电路时发现有一条导线连接错误。请在图(a)中错误的导线上画“×”，并用笔画线代替导线将电路连接正确（导线不能交叉）。
(2) 改正错误后，将滑动变阻器的滑片P移到最______端。闭合开关，移动滑片P使电压表的示数达到所要控制的电压U₀时，电流表的示数如图(b)所示，为______A。

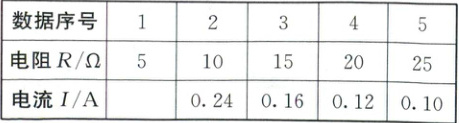

(3) 将不同阻值的定值电阻分别接入电路中，重复实验，记录的数据如表。

分析表中数据，在误差允许范围内，电流值与其对应的电阻值的乘积近似______（填“相等”或“不相等”），从而得出结论：在导体两端的电压一定时，通过导体的电流与导体的电阻成______比。

答案：
45.
(1)如图所示　
(2)右　0.48　
(3)相等　反
