16. (2025·乐山)如图所示为 $ R_1 $、$ R_2 $ 两电阻的 $ U - I $ 图像，则 $ R_1 $、$ R_2 $ 的电阻之比为（C）

A.$ 3:2 $
B.$ 2:3 $
C.$ 3:1 $
D.$ 1:3 $

答案： 16. C

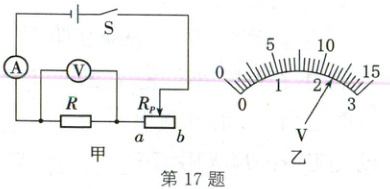

17. (2025·成都)小明利用如图甲所示的电路来测量 $ R $ 的阻值，电源电压为 $ 3 \, V $，$ R $ 的阻值约为 $ 10 \, \Omega $，闭合开关后，电压表指针的位置如图乙所示。对于该实验，下列说法正确的是（C）

A.闭合开关前，滑动变阻器的滑片应移至 $ a $ 端
B.电流表的量程应该选择 $ 0 \sim 3 \, A $
C.图乙中电压表的读数为 $ 2.3 \, V $
D.多次测量求平均值是为了让结论更具普遍性

答案： 17. C

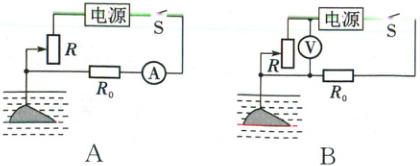

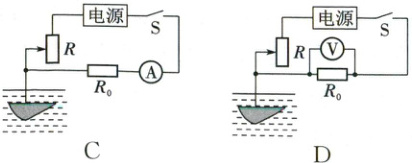

18. (2025·乐山)爱思考的小金设计了一个能检测水流速度变化的装置，已知电源电压保持不变，$ R_0 $ 是定值电阻，机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片上下移动。下列能实现水流速度越大，电表示数越大的电路图是（A）

答案： 18. A

19. (2025·长沙)(多选题)如图是小湘设计的一款测定水箱内水量的装置。其中 $ R $ 是滑动变阻器的电阻片，滑片跟滑杆相连，滑杆可以绕着 $ O $ 点转动，另一端固定着浮子。电源电压保持不变，当水箱内水位上升时（BD）

A.水对箱底的压强变小
B.$ R $ 接入电路的电阻变小
C.电路中的电流变小
D.电压表的示数变大

答案： 19. BD

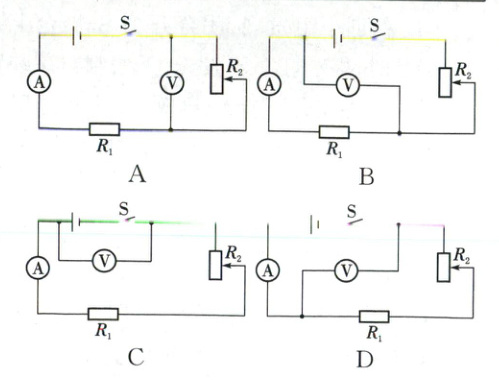

20. (2025·北京)某同学用下列选项中的其中一个电路做实验，电源电压恒定，$ R_1 $ 为定值电阻，逐渐改变滑动变阻器 $ R_2 $ 连入电路中的阻值大小，记录电流表和电压表的示数如表所示。该实验所用的电路是（B）

答案： 20. B
