《2026年通城学典全国中考试题分类精粹物理》

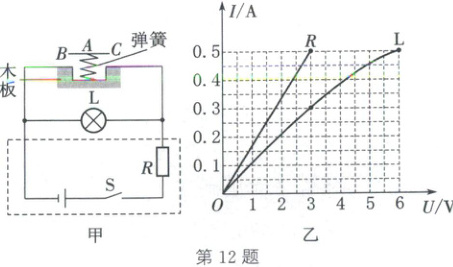

12. (2025·长春)科创小组为学校科技周展会设计了一款提示器，可以提示展台上有无展品。图甲是该提示器的原理图，展台的结构由木板、弹簧、阻值不计的金属片(A、B、C)以及提示电路组成，A 可将 B、C 接通或断开。工作时，闭合开关 S，通过提示灯 L 是否发光可判断展台上有无展品。提示灯 L 和电阻 R 的 I-U 图像如图乙所示，电源电压恒定，提示灯 L 的额定电压为 6 V，实际电压不低于 3 V 即可达到亮度要求。
(1) 金属片 A 和弹簧的共同作用相当于电路中的开关。
(2) 闭合开关 S，当展台上无展品时，提示灯 L 正常发光，提示灯 L 和电阻 R 的连接方式是串联，此时电路中的电流为0.5A。
(3) 若电阻 R 损坏，为达到提示灯 L 的亮度要求，需更换阻值不超过20Ω 的电阻。
(4) 科创小组发现：闭合开关 S，展台上有展品时，提示灯 L 不发光，无法判断该装置是否正在工作。针对此现象，请对图甲虚线框内的电路提出一条改进建议：在电路中串联一个电流表。

答案： 12.
(1) 开关
(2) 串联 0.5
(3) 20
(4) 在电路中串联一个电流表

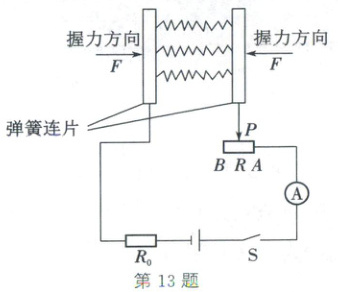

13. (2025·自贡)如图为初中体育均衡检测中握力计的工作原理简图，电源电压恒为 3 V，R 的阻值大小与其连入电路的长度成正比，R₀ 为保护电阻，弹簧电阻不计。握力 F 为零时，P 在 A 端；握力 F 最大时，P 在 B 端。P 从 A 端滑至 B 端过程中，弹簧的弹性势能将增大(填“增大”“减小”或“不变”)。电路中电流表的变化范围是 0.1～0.6 A，R 连入电路的阻值变化范围是0～25Ω。

答案： 13. 增大 0～25

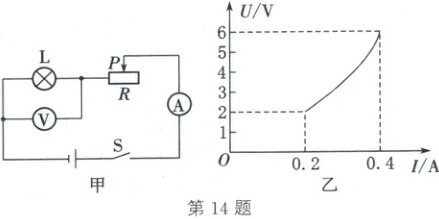

14. (2025·广安)如图甲所示，电源电压保持不变，小灯泡 L 的额定电压为 6 V，闭合开关 S 后，当滑片 P 从滑动变阻器右端滑到左端的过程中，小灯泡 L 的 U-I 关系图像如图乙所示，则电源电压为6V，滑动变阻器的最大阻值为20Ω。

答案： 14. 6 20

15. (2023·绥化)由 $ I = \frac{U}{R} $ 变形可得 $ R = \frac{U}{I} $，以下理解正确的是（D）
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.当导体两端的电压为 $ 0 $ 时，导体的电阻为 $ 0 $
D.导体的电阻是导体本身的一种性质，跟导体两端的电压和通过导体的电流无关

答案： 15. D
