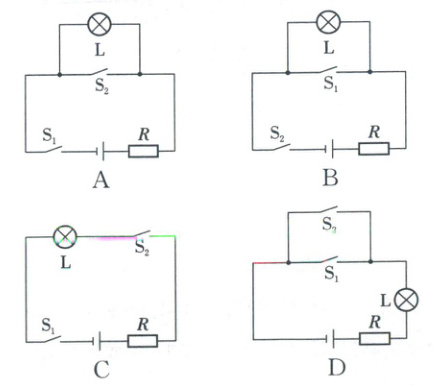

47. (2025·镇江)安全带可有效保护驾乘人员的安全，某模拟安全带未系提示系统中，当乘客坐在座椅上时，开关S₁闭合；若系好安全带，则开关S₂闭合。设计要求如下，乘客未系安全带时，仪表盘上的指示灯L亮起；若系上安全带，指示灯L熄灭。下列电路图中最符合设计要求的是（A）

答案： 47. A

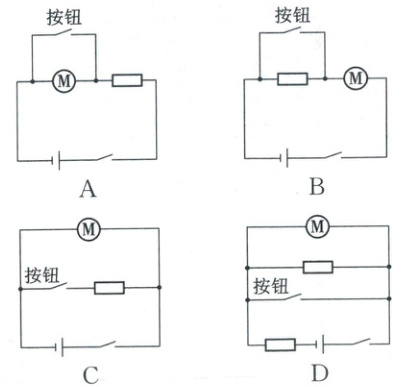

48. (2025·自贡)某电动自行车上有加速按钮。按下按钮时，电动机M转速增大，车速增加。能满足此要求的电路是（B）

答案： 48. B

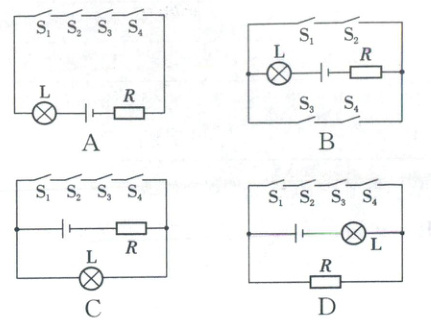

49. (2025·龙东地区)汽车已经成为现代社会常见的交通工具。婷婷同学发现只有所有车门都关闭（车门关闭相当于开关闭合），汽车内部的安全指示灯L才不亮；只要有任何一个车门未关闭，汽车内部的安全指示灯L就会发光。下列电路图符合汽车上述功能设计要求的是（C）

答案： 49. C

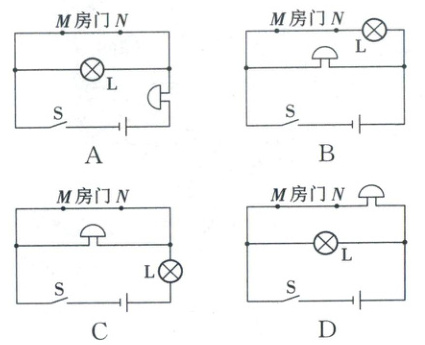

50. (2025·苏州)小明要设计自动防盗报警电路。要求：开关S闭合后，灯亮电铃不响；当房门被打开时，细导线MN被扯断，灯亮且电铃响。下列电路符合设计要求的是（C）

答案： 50. C

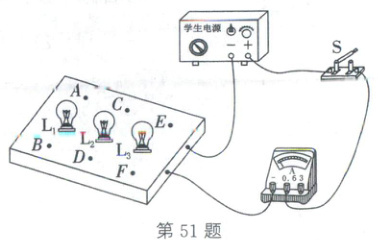

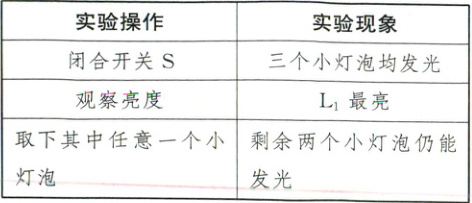

51. (2025·陕西B卷)小明对一个电学暗箱进行了实验探究。如图所示，A、B是小灯泡L₁的接线柱，C、D是小灯泡L₂的接线柱，E、F是小灯泡L₃的接线柱。实验操作及对应的现象如表所示。下列分析正确的是（C）


A.暗箱中的三个小灯泡串联
B.暗箱中的三个小灯泡规格相同
C.取下其中任意一个小灯泡，电流表示数变小
D.若用电压表分别测量三个小灯泡两端的电压，L₁两端电压最大

答案： 51. C
