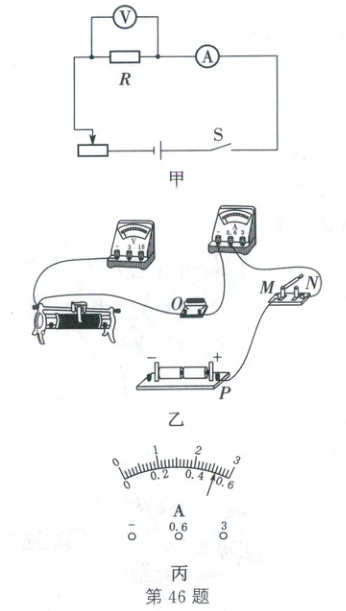

46. (2025·菏泽)某小组在“探究电压一定时，电流与电阻的关系”实验中，设计的电路图如图甲所示。
(1) 根据电路图甲，用笔画线代替导线将图乙中的电路补充完整。
(2) 正确连接电路，闭合开关后，发现电流表、电压表均无示数，将另一电压表的两端依次连接图乙中的M与N、N与O、O与P，分别显示0V、0V、3.0V，由此判断电路故障为______。
(3) 排除以上故障后，接入4Ω的定值电阻，闭合开关，调节滑动变阻器，使电压表的示数为2.0V，此时电流表的示数如图丙所示，为______A。
(4) 断开开关，用5Ω的定值电阻替换4Ω的定值电阻后，闭合开关，接下来的操作是______，并记录电流表的示数。

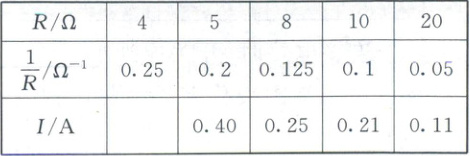

(5) 更换不同定值电阻进行实验，得到如下数据：

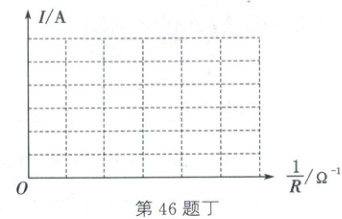

分析数据，小华发现保持电压不变时，通过导体的电流随着电阻的增大而减小，猜想电流与电阻成反比。为了验证他的猜想，请在图丁中描点并作出I - 1/R图像。
(6) 根据图像得出结论：实验误差允许范围内，在电压一定的情况下，通过导体的电流与______成正比，即电流与______成反比。

答案：
46.
(1)如图甲所示　　
(2)导线PM断路
(3)0.52　
(4)移动变阻器的滑片，使电压表的示数为2.0V　
(5)如图乙所示　
(6)$\frac{1}{R}$　电阻
　　
　　

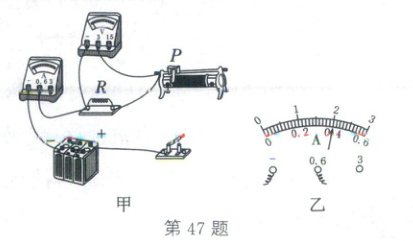

47. (2025·广东)探究电流与电阻的关系实验电路如图甲，使用的器材如下：电压恒为6V的电源，规格为“50Ω 1.2A”的滑动变阻器，规格为5Ω、10Ω、15Ω、20Ω的定值电阻各1个等。


(1) 连接电路时，开关应处于______状态。请用笔画线代替导线将实物图连接完整。

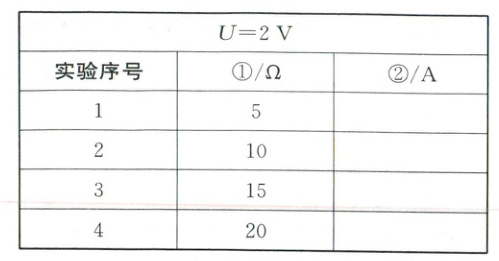

(2) 将如表所示的实验记录表①②处补充完整：①______，②______。
(3) 将5Ω的定值电阻接入电路，并将滑动变阻器调到最大阻值处，闭合开关，______，直到电压表的示数为2V，此时电流表的示数如图乙所示，为______A，记录数据。
(4) 依次更换定值电阻，重复实验。
(5) 若计划将定值电阻两端的电压U取1.5V，是否仍能依次用上述4个定值电阻完成实验？请判断并说明理由：______。

答案：
47.
(1)断开 如图所示　
(2)①电阻R　②电流I　
(3)向右移动变阻器的滑片　0.4　
(5)不能;定值电阻两端的电压保持1.5V不变，要完成该实验变阻器的最大电阻需不小于60Ω
　　　　　

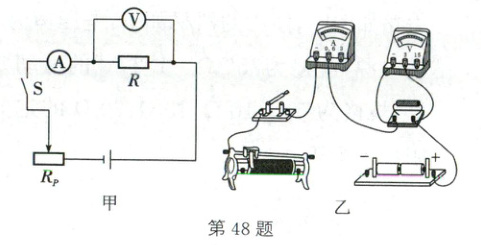

48. (2025·泸州)小州与小腾利用如图甲所示电路来探究电流与电压、电阻的关系，电源电压恒为3V。

(1) 在探究电流与电压的关系时，应控制______不变。请你用笔画线代替导线将图乙补充完整，使滑动变阻器接入电路的阻值最大。
(2) 在探究电流与电阻的关系时，小州先将滑动变阻器调到最大阻值，再把5Ω的定值电阻接入电路，闭合开关，记下此时电压表的示数刚好为1V，电流表示数为0.2A，他由此计算出滑动变阻器的最大阻值为______Ω。接着他把定值电阻换成10Ω，发现无论怎样调节滑动变阻器，都不能使电压表示数为1V。小腾分析后指出，只需将滑动变阻器接入电路的阻值调______（填“大”或“小”），使定值电阻两端的控制电压由1V调为2V，重做以上实验即可。
(3) 小州将定值电阻由10Ω换成30Ω继续实验，又发现无论怎样调节滑动变阻器，都不能使电压表示数回到2V。经过分析，更换量程为0～______（填“5”或“20”）Ω的滑动变阻器，可完成探究。

答案：
48.
(1)电阻　如图所示　
(2)10　小　
(3)20
　　　　

49. (2025·天津)在探究“电流与电压和电阻的关系”的实验中：
(1) 请用笔画线代替导线，将图中的电路连接完整。

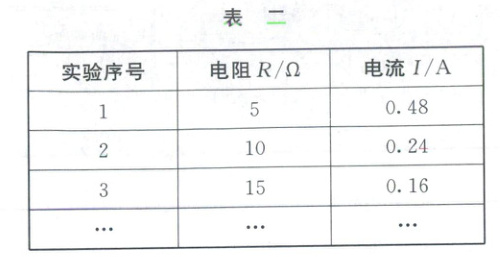

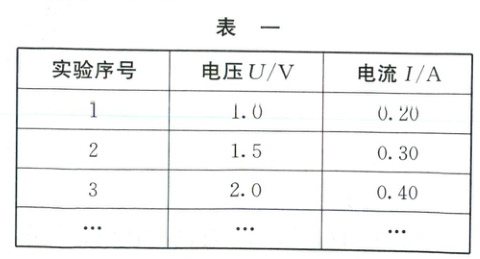

(2) 表一是探究电流与______关系的实验数据，为分析它们的定量关系，需要对表一中的数据进行处理，请简要说明如何处理数据：______（写出一种方法即可）。

(3) 分析表二中的数据，可得结论：当电压一定时，______。

答案：
49.
(1)如图所示　
(2)电压　绘制$I-U$图像
(3)通过导体的电流与导体的电阻成反比
