《2026年通城学典全国中考试题分类精粹物理》

21. (2025·苏州)如图所示的电路中，闭合开关 $ S $ 后，当滑片 $ P $ 向右移动时，则（D）

A.电流表 $ A $ 示数变小
B.电压表 $ V_1 $ 示数不变
C.电压表 $ V_1 $ 示数与电流表 $ A $ 示数之比变大
D.电压表 $ V_2 $ 示数与电流表 $ A $ 示数之比变小

答案： 21. D

22. (2025·安徽)如图所示的电路中，电源电压保持不变，$ R_1 $ 为滑动变阻器，$ R_2 $ 和 $ R_3 $ 为定值电阻。闭合开关 $ S $，在保证电路元件安全的前提下，将滑动变阻器的滑片 $ P $ 由 $ b $ 端移至 $ a $ 端，电压表 $ V_1 $、电压表 $ V_2 $、电流表 $ A $ 示数变化量的绝对值分别为 $ \Delta U_1 $、$ \Delta U_2 $、$ \Delta I $。则（D）

A.电流表 $ A $ 的示数变小
B.电压表 $ V_2 $ 的示数变大
C.$ \Delta U_1 $ 与 $ \Delta I $ 的比值等于 $ R_2 $ 的阻值
D.$ \Delta U_2 $ 与 $ \Delta I $ 的比值等于 $ R_3 $ 的阻值

答案： 22. D

23. (2025·江西)(多选题)在如图所示的电路中，下列说法正确的是（BCD）

A.仅闭合 $ S_1 $，将滑片 $ P $ 向右移动，$ A $ 的示数变小，$ V $ 的示数变大
B.仅闭合 $ S_1 $，将滑片 $ P $ 向左移动，$ A $ 的示数变大，$ V $ 的示数变大
C.先闭合 $ S_1 $，保持滑片 $ P $ 位置不动，再闭合 $ S_2 $ 时，$ V $ 的示数变大
D.闭合 $ S_1 $ 和 $ S_2 $，将滑片 $ P $ 向右适当移动的过程中，$ V $ 的示数不变

答案： 23. BCD

24. (2025·德阳)如图所示为测风速仪的工作原理简化图，装有挡风板和滑片 $ P $ 的轻质滑块与轻质弹簧套在滑杆 $ MN $ 上，弹簧左端固定，右端与滑块相连，$ R_0 $ 为定值电阻，$ AB $ 为电阻丝，滑片 $ P $ 与电阻丝 $ AB $ 接触良好。无风时，滑片 $ P $ 在 $ A $ 处；有风时，滑块与滑片 $ P $ 一起向左移动。闭合开关 $ S $，当风速增大时下列分析正确的是（B）

A.风速越大，电流表示数越小
B.电压表示数变小，电流表示数变大
C.电压表示数与电流表示数的比值变大
D.电压表示数变化量与电流表示数变化量的比值 $ \frac{\Delta U}{\Delta I} $ 变小

答案： 24. B

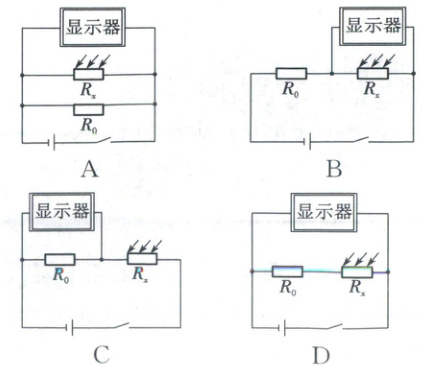

25. (2025·连云港)某兴趣小组想设计一种能自动测定光照强度的装置，当光照强度增强时，光敏电阻 $ R_x $ 阻值变小，光照强度显示器(由电压表改装而成)示数增大，反之示数减小。若电源电压不变，$ R_0 $ 是定值电阻，则下列设计的电路图中符合要求的是（C）

答案： 25. C
