《2026年通城学典全国中考试题分类精粹物理》

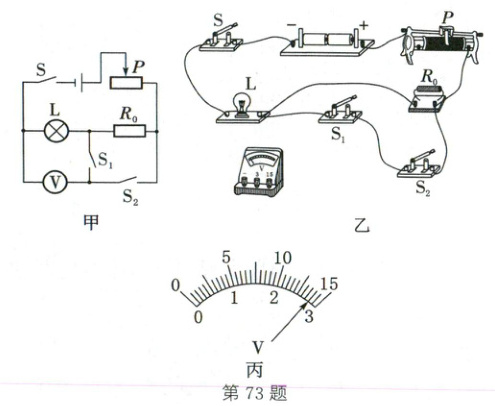

73. (2025·安徽)为了测量一额定电压为$2.0\mathrm{V}$的小灯泡正常发光时的电阻，小华同学根据现有的一只待测小灯泡、两节新干电池(总电压为$3\mathrm{V}$)、一个电压表、一个滑动变阻器、三只开关、若干阻值不同的定值电阻(阻值已知)和导线，设计出如图甲所示的实验电路图。
(1)请按照图甲，将图乙中的实物图电路连接完整。
(2)正确连接电路后，将滑动变阻器的滑片$P$移至阻值最大处，闭合开关$S$和$S_{1}$，断开开关$S_{2}$，调节滑片$P$，使电压表的示数为$2.0\mathrm{V}$。
(3)保持滑片$P$的位置不变，断开开关$S_{1}$，闭合开关$S_{2}$，电压表的示数如图丙所示，该示数为______$\mathrm{V}$。
(4)已知定值电阻$R_{0}=4\Omega$，则小灯泡正常发光时的电阻为______$\Omega$。
(5)若在以上(2)中，无论怎样调节滑片$P$，电压表的示数始终小于$2.0\mathrm{V}$，为了顺利进行实验，请你根据现有的器材提出一条解决措施：______。

答案：
73.

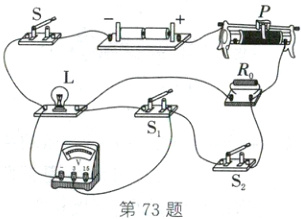

(1) 如图所示
(3) 2.8
(4) 10
(5) 将 R₀ 更换为阻值较小的定值电阻(或选一个定值电阻与 R₀ 并联)

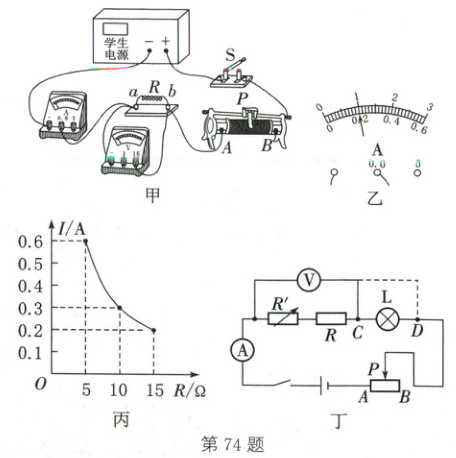

74. (2025·自贡)在“探究电流与电阻的关系”的实验中，图甲为小董将学生电源、电流表、电压表、滑动变阻器、定值电阻($5\Omega$、$10\Omega$和$15\Omega$)和开关连接成的电路。
(1)将电源电压调至$4.5\mathrm{V}$，在$a$、$b$间接入$5\Omega$的定值电阻，将滑动变阻器滑片$P$滑至______(填“$A$”或“$B$”)端，闭合开关$S$，调节滑片$P$使电压表示数为$3\mathrm{V}$，记录电流表读数。
(2)将定值电阻分别更换为$10\Omega$和$15\Omega$，重复上述操作。图乙为某次实验中电流表的示数，读数为______$\mathrm{A}$。
(3)图丙为根据实验数据得到的$I-R$图像，可得出结论：在电压一定时，通过导体的电流与导体的电阻成______(填“正”或“反”)比。
(4)小董还想测量标有“$0.3\mathrm{A}$”字样的小灯泡$L$正常发光时的电阻。选用一个定值电阻$R$，并添加一个电阻箱$R'$，设计了如图丁所示的电路。实验步骤如下：
①闭合开关，将滑动变阻器滑片$P$滑到$B$端，电阻箱调至某一阻值$R_{1}$。
②闭合开关，调节滑动变阻器，使电流表示数为______$\mathrm{A}$，记录电压表读数。
③断开开关，如图中虚线所示，将电压表连接$C$点的导线改接到$D$点，闭合开关，反复调节电阻箱和滑动变阻器，使电流表和电压表的示数与②中相同，记录此时电阻箱的阻值$R_{2}$，断开开关。
④小泡$L$正常发光时的电阻$R_{L}=$______。

(1)B
(2)0.2
(3)反
(4)②0.3④R₁ - R₂

答案： 74.
(1) B
(2) 0.2
(3) 反
(4) ② 0.3 ④ R₁ - R₂
