54. (2025·扬州)用电压表和电流表测量定值电阻$R$的阻值。
(1) 如图甲，请用笔画线代替导线将电路连接完整。
(2) 正确连接好电路，闭合开关，移动滑动变阻器的滑片，发现电压表示数始终为零、电流表示数有变化，则故障是______。(写出一种可能的情况)

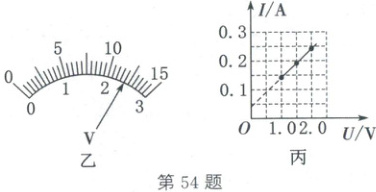

(3) 排除故障，闭合开关前，小明观察到电流表示数为$0.04A$，由于没有螺丝刀，无法调零。继续实验，电流表示数为$0.28A$时，电压表示数如图乙，读数为______V，电阻$R$的阻值为______$\Omega$。多次测量后，为了画出通过电阻$R$的电流随它两端电压变化的图像，应注意什么？______。
(4) 小明画出了如图丙的图像，发现图线与纵轴交点的纵坐标为$0.04A$，此数值恰与电流表未调零时的示数相同，他认为这是一种巧合。他的观点是否正确？______，请说明理由：______。

答案：
54.
(1)如图所示　
(2)电阻R短路　
(3)2.4 10　记录电流表示数时要减掉0.04A，并保持R的阻值不变　
(4)不正确　设没有调零时电流表示数为I₀，电流表在电路中的读数为I读，则电阻R的阻值R = $\frac{U_R}{I_R}$ = $\frac{U_R}{I_{读}-I_0}$，解得I₀ = I读 - $\frac{U_R}{R}$ = I读 - I_R，由公式可知I₀始终等于电流表的示数减去通过R的电流，所以并不是巧合

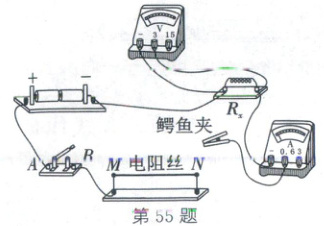

55. (2025·广元)“格物”学习小组在“伏安法测电阻”实验中，连接了如图所示的实物电路，其中电源两端电压恒为$3.0V$，电阻丝的质地和粗细都均匀且长为$40cm$。

(1) 开始实验时，他们将鳄鱼夹夹在电阻丝的$N$端，闭合开关，发现电流表和电压表均无示数。老师检查后告知故障在电源正极经开关到电阻丝之间。以下是同学们检查电路具体故障的操作，你认为最不必要的一项是(A)。
A. 取下电压表，闭合开关，观察电流表示数
B. 取下电压表，将其并联在开关两端，闭合开关，观察两表示数
C. 将鳄鱼夹夹在开关的$B$接线柱上，闭合开关，观察两表示数

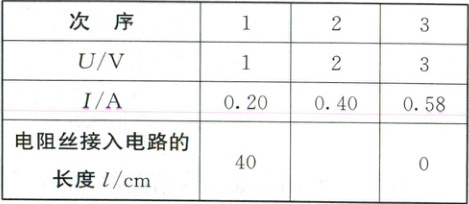

(2) 他们排除故障后继续实验，改变鳄鱼夹在电阻丝上的位置，测得实验数据如表，则未知电阻$R_{x}$的阻值是5.1$\Omega$。(结果保留一位小数)
(3) 实验中，多次测量的目的是取平均值减小误差。
(4) 根据表中数据，第二次测量中电阻丝接入电路的长度是10cm。

答案： 55.
(1)A　
(2)5.1　
(3)取平均值减小误差
(4)10
