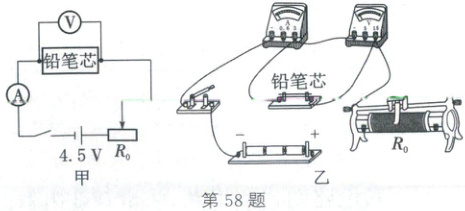

58. (2025·镇江)小华在实验室中测量铅笔芯的电阻大小。测量电路如图甲所示，电源电压为$4.5V$。
(1) 闭合开关前，图甲中的滑动变阻器滑片应置于最______端。
(2) 请按照图甲的电路图将图乙的实物图连接完整。

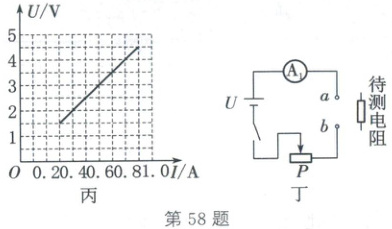

(3) 将滑动变阻器滑片从初始位置移动到另一端，逐次记录电压表示数$U$和电流表示数$I$，完成后作出$U-I$图像如图丙所示，由图可知铅笔芯的阻值为______$\Omega$，滑动变阻器的最大阻值为______$\Omega$。
(4) 小华想用实验室一只刻度清晰，但所标数字模糊不清的电流表$A_{1}$制作一个可直接测定电阻的仪器，他设计的电路如图丁所示，电路中电源电压$U$恒定且未知，操作如下：
① 在$a$、$b$接线柱间接入导线，闭合开关，移动滑动变阻器滑片，直到电流表指针指到最大刻度。
② 保持滑片位置不变，$a$、$b$间改接入$10\Omega$的定值电阻，此时电流表指针偏转到最大刻度的$\frac{1}{3}$处。
③ 取下$a$、$b$间的定值电阻，接入待测电阻，电流表指针偏转到最大刻度的$\frac{1}{4}$处，可知待测电阻的大小为______$\Omega$。
④ 在电流表表盘刻度上标相应的电阻值，则电阻值分布是______(填“均匀”或“不均匀”)的。

答案：
58.
(1)右　
(2)如图所示　
(3)5　10　
(4)③15 ④不均匀

59. (2025·达州)“动手知真”小组在“用电流表和电压表测电阻”实验时，选取如下器材：干电池两节、电流表和电压表各一只、滑动变阻器一个(最大阻值为$R_{0}$)、待测定值电阻$R_{x}$和导线若干。

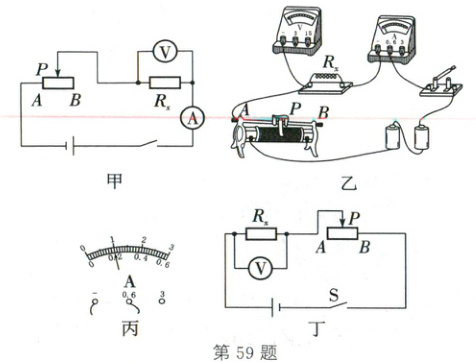

(1) 根据图甲，用笔画线代替导线，在图乙中完成实物图连接。

(2) 闭合开关前，应将滑片$P$移至______(填“A”或“B”)端；闭合开关后发现电流表和电压表均无示数，电路故障可能是______(填“定值电阻”或“滑动变阻器”)断路。

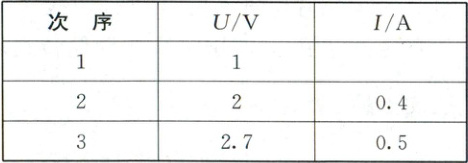

(3) 排除故障后，闭合开关，调节滑片$P$，当电压表示数为$1V$时，电流表示数如图丙所示为______A。多次测量数据记录如表所示，$R_{x}$阻值为______$\Omega$(结果保留一位小数)。
(4) 实验中电流表损坏，组员们利用现有器材设计了如图丁所示电路，测量步骤如下：
① 闭合开关，滑片$P$移至$A$端，电压表示数为$U_{1}$。
② 再将滑片$P$移至$B$端，电压表示数为$U_{2}$。
待测定值电阻的阻值$R_{x}=$______(用$U_{1}$、$U_{2}$、$R_{0}$表示)。

答案：
59.
(1)如图所示　
(2)B　滑动变阻器　
(3)0.2 5.1　
(4)$\frac{U_1}{U - U_1}$R₀
