《2026年通城学典全国中考试题分类精粹物理》

41. (2025·北京)某同学利用干电池、数字电流表A、数字电压表V、多个阻值不同且已知的定值电阻、滑动变阻器、开关及导线，探究通过导体的电流与导体的电阻的关系。
(1) 请在如图所示的虚线框中画出实验电路图。

(2) 该同学分析如表实验数据，发现______，由此可得实验结论：______。

答案：
41.
(1)如图所示　
(2)电流与电阻乘积为一定值　导体两端电压一定时，通过导体的电流跟导体的电阻成反比
　　　　　

42. (2025·山西)如图是探究电流与电阻关系的实验装置，电源电压为3V，实验用到定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
(1) 请你用笔画线代替导线，把图中实物电路连接完整（导线不得交叉）。
(2) 连接电路时，开关应______。连接好电路，实验前，应将滑动变阻器的滑片移至______（填“A”或“B”）端。实验中，滑动变阻器除保护电路外，还有______的作用。
(3) 闭合开关，发现电流表有示数，电压表无示数，其原因可能是______。

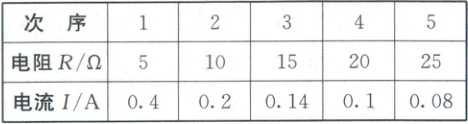

(4) 排除故障后，通过实验获得数据如表，分析数据可以得出结论：电压一定时，通过导体的电流与导体的电阻成______。第5次实验时，滑动变阻器接入电路的电阻应为______Ω。

答案：
42.
(1)如图所示　
(2)断开　A　控制电阻两端的电压不变　
(3)R短路　
(4)反比　12.5
　　　　

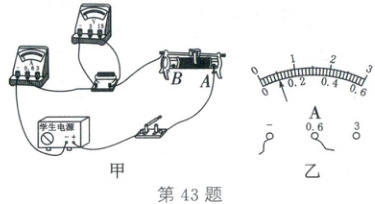

43. (2025·广西)用图甲所示的电路探究电流与电阻的关系。已知电源电压为9V，滑动变阻器最大阻值为20Ω，四个定值电阻的阻值分别为16Ω、20Ω、40Ω和80Ω。
(1) 在连接电路前，开关应处于断开状态，滑动变阻器的滑片置于B（填“A”或“B”）端。
(2) 连接好电路后，闭合开关，发现电压表有示数、电流表无示数，则电路故障的原因可能是电流表短路（填“短路”或“断路”）。

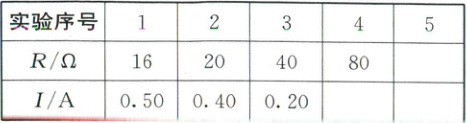

(3) 排除故障后，进行实验。每当更换定值电阻，就调节滑动变阻器的滑片，使定值电阻两端电压保持不变，并记下电流表的示数。下表完整记录了前3组数据，第4组的电流如图乙所示，则电流大小为0.1A。

分析表格数据可知：导体两端电压一定时，导体中的电流跟导体的电阻成反比。
(4) 为了得到第5组数据，进一步验证实验结论，现用一个8Ω的定值电阻和上述器材进行实验，你认为是否可行？请作出判断并说明理由。
答：可行（填“可行”或“不可行”），理由：电流表换用大量程后，可进行实验。

答案： 43.
(1)断开　B　
(2)短路　
(3)0.1　反比
(4)可行　电流表换用大量程后，可进行实验
