《2026年通城学典全国中考试题分类精粹物理》

39. (2025·辽宁)如图，根据入射光线和折射光线，在图中的虚线框内画出一个透镜。

答案：

40. (2025·甘孜)如图所示，一束光平行于主光轴射向凸透镜，图中画出了入射光线。请作出该入射光线经过透镜后的折射光线。

答案：

41. (2025·新疆)请根据图中的入射光线画出其通过凸透镜后的折射光线。

答案：

42. (2025·广东)请在图中画出平行于主光轴的两条入射光线经过透镜后的光线。

答案：

43. (2025·广元)如图所示的透镜，请作出光线AC的折射光线和光线OB的入射光线。

答案：

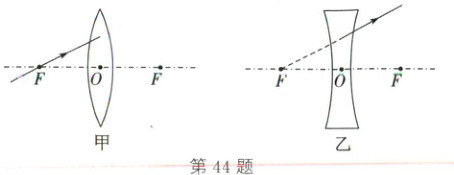

44. (2025·眉山)根据透镜对光的作用，完成下列光路图。

答案：

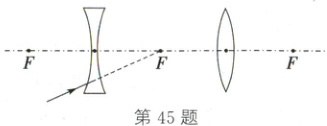

45. (2024·枣庄)如图所示，一束光射向凹透镜，请画出该光经过凹透镜、凸透镜的折射光路。

答案：

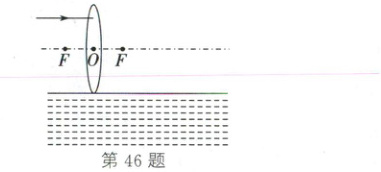

46. (2024·达州)一束平行于主光轴的光线，经凸透镜折射后在水面发生反射和折射，请完成光路图。

答案：

47. (2024·凉山)与主光轴平行的光线AB是凹透镜的一条折射光线，经过平面镜反射之后反射光线为BC，请画出折射光线AB的入射光线及平面镜的位置。

答案：

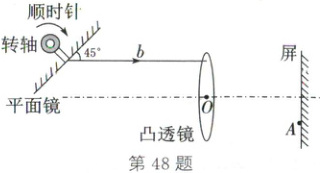

48. (2024·广州)如图，光线a(图中未画出)射到平面镜上，其反射光线b平行于凸透镜的主光轴，b经凸透镜折射后，射到屏上的A点。
(1) 画出光线a；画出光线b经凸透镜折射后的光路，并标出凸透镜右侧的焦点F。
(2) 保持光线a不变，若平面镜转动角度小于90°，则______(填“顺时针”或“逆时针”)转动平面镜，可使a的反射光线通过凸透镜光心O。

答案：
48.
(1)如图所示　
(2)顺时针
