《2026年通城学典全国中考试题分类精粹物理》

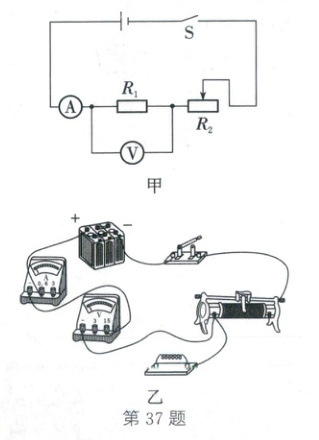

37. (2025·苏州)小明用电压为6V的电源、定值电阻R₁、电压表、电流表、最大阻值为20Ω的滑动变阻器R₂、开关等器材，探究导体中的电流与导体两端电压的关系。
(1) 根据图甲所示电路图，将图乙的实物图连接完整。

(2) 电路连接正确，规范操作后，闭合开关，小明发现电流表无示数，电压表示数为6V。电路中仅有一处故障，则故障可能是______。

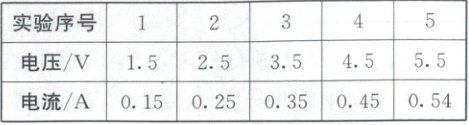

(3) 排除故障后继续实验，小明的实验数据如表：
老师指出表中有一组数据是无法从实验中测得的，请你判断这组数据的实验序号是______。
(4) 通过实验得出初步结论：______时，导体中的电流与导体两端的电压成正比。

答案：
37.
(1)如图所示　
(2)定值电阻$R_1$断路
(3)1　
(4)当电阻一定
　　　

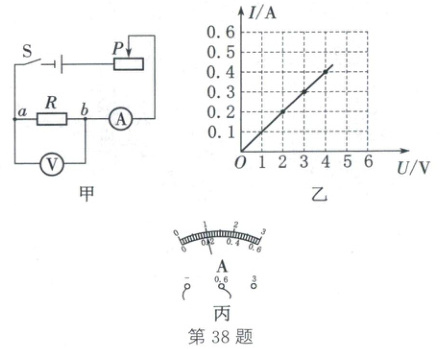

38. (2025·吉林)某学习小组在“探究电流与电压的关系”实验中，所用的实验器材有：电源（电压恒为4.5V）、滑动变阻器（20Ω 1A）、定值电阻、开关、电流表、电压表各一个，导线若干。
(1) 按照图甲连接电路，闭合开关前，应将滑动变阻器的滑片调至最右端。
(2) 经过多次实验，将测得的数据绘制成图像，如图乙所示。由图像可得：在电阻一定时，通过导体的电流与导体两端的电压成正比。
(3) 实验后，小组内同学提出两个观点并进行交流与讨论：
观点一：用小灯泡替换定值电阻也可以完成该实验。讨论后认为该观点不可行，原因是灯丝电阻随温度升高而增大。
观点二：利用原实验电路和器材，再增加几个不同阻值的定值电阻，还可以进行“探究电流与电阻的关系”实验。讨论后认为该观点可行，并进行实验。小组同学将15Ω的定值电阻接入a、b间，闭合开关，移动滑动变阻器的滑片到适当位置，电流表示数如图丙所示，示数为0.2A，记录此时的电阻值和电流值。为了完成实验，a、b间可更换的定值电阻阻值应不超过40Ω。

答案： 38.
(1)右　
(2)正　
(3)灯丝电阻随温度升高而增大　0.2　40
