《2026年通城学典全国中考试题分类精粹物理》

1. （2025·江西）某同学刚把电热蚊香加热器的插头插入插座，家里空气开关立即“跳闸”。原因可能是插头内部发生了短路故障，从而使干路中的电流过大，导致空气开关自动切断电路。

答案： 1. 短路 电流

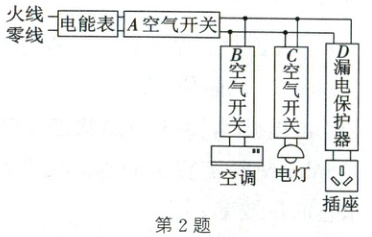

2. （2025·南充）根据安全用电知识，电工对小明家的插座进行维修时，必须断开图中A（填图中字母）部分。若小明家原有用电器的总功率为 5000 W，电能表上标有“220 V 10(40)A”的字样，从电能表使用的角度考虑，小明家最多能再装 1000 W 的空调3台。

答案： 2. A 3

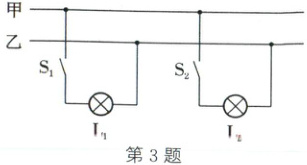

3. （2025·威海）家庭电路的部分电路如图所示，进户线甲（填“甲”或“乙”）是火线；只闭合开关 S₁，L₁ 正常发光，再闭合开关 S₂，L₁ 马上熄灭，若故障出在 L₂ 上，则可能是 L₂短路。

答案： 3. 甲 短路

4. （2025·广西）某测电笔的构造如图所示。正确使用测电笔时，手指按住笔卡，用测电笔的笔尖部位接触导线的芯线，若氖管发光，则该导线是火线（填“火线”或“零线”）。

答案： 4. 笔尖 火线

5. （2025·镇江）测电笔由氖管和高电阻串联，可以辨别火线与零线。正确使用时，手要接触测电笔尾部的金属电极，笔尖与火线接触时氖管发光，氖管发光时两端电压为 70 V，通过测电笔的电流不得超过 0.1 mA，则高电阻至少为$1.5×10^{6}$Ω（不计人体的电阻）。

答案： 5. 尾 火$ 1.5×10^{6}$

6. （2025·扬州）如图，测电笔的氖管发光，所测孔连接的是火线，多个用电器同时插入插线板都能独立工作，各用电器是并联的，断开插线板上的开关，所有插孔都不能供电，表明开关连接在干路上，三孔插座中间的插孔接地，将用电器的金属外壳与大地相连，目的是防止触电。

答案： 6. 火 并 干 金属外壳

7. （2024·广西）如图所示的插座最好安装在较高处，防止幼儿玩耍时因接触火线而触电；三孔插座的①插孔对应的接线柱必须接地线，避免接触用电器带电的金属外壳而触电。

答案： 7. 火线 地线

8. （2025·龙东地区）如图所示的家庭电路，闭合开关 S 后，灯泡 L 不亮，用测电笔分别检测 a、b、c 三点时，只有 a 点和 b 点可以使测电笔的氖管发光，则该电路的故障是bc（填“ab”“bc”或“进户零线”）断路。维修后闭合开关 S，灯泡发光，用测电笔检测 b 点时测电笔的氖管不发光（填“发光”或“不发光”）。

答案： 8. bc 不发光
