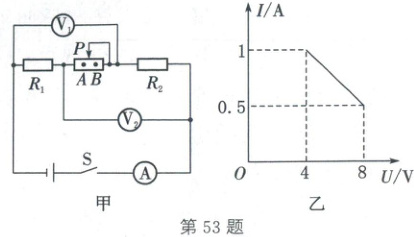

53. （2024·南京）如图甲所示，电源电压 U 不变，R₁=2 Ω。闭合开关 S，当滑动变阻器滑片从 A 处移到 B 处过程中，其阻值的变化量为 ΔR、功率的变化量为 ΔP，图乙是电流表示数与其中一只电压表示数的关系图像，下列说法正确的是（B）

A.U=10 V
B.ΔR=12 Ω
C.R₂=16 Ω
D.ΔP=2 W

答案： 53. B

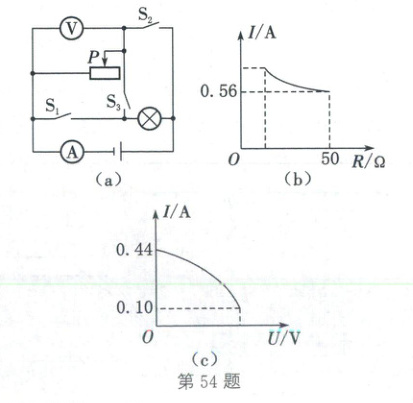

54. （2025·辽宁）（多选题）如图（a），电源电压保持不变，电流表量程为 0～0.6 A，电压表量程为 0～15 V。在保证各元件安全的情况下（灯泡两端的电压不超过额定电压，电表均不超过量程），进行下列操作：只闭合 S₁、S₂，最大范围内移动滑动变阻器滑片 P，电流表示数与滑动变阻器接入电路的阻值的关系如图（b）所示；只闭合 S₃，滑片 P 从最右端向左滑动，直至灯泡正常发光，电流表示数与电压表示数的关系如图（c）所示。下列说法正确的是（BC）

A.电源电压为 5 V
B.小灯泡的额定功率为 2.64 W
C.小灯泡工作时的最小电压为 1 V
D.只闭合 S₁、S₂与只闭合 S₂、S₃，滑动变阻器允许接入电路的最小电阻之比为 5∶1

答案： 54. BC

55. （2025·天津）（多选题）如图所示电路中，电源电压不变，将定值电阻和滑动变阻器中的一个接在 A、B 间，另一个接在 C、D 间。滑动变阻器的滑片位于某一位置，闭合开关 S，电流表示数为 I₀，A、B 间电压为 U₁，C、D 间电压为 U₂（U₁≠U₂）；移动滑片至另一位置，电流表示数变大，A、B 间电压减小了 ΔU。则（BC）

A.C、D 间应接滑动变阻器
B.定值电阻的阻值为$\frac{U_{2}}{I_{0}}$
C.移动滑片前后，电路中电流的变化量为$\frac{\Delta U}{U_{2}}I_{0}$
D.移动滑片前后，电路消耗总功率的比值为$\frac{U_{1}}{U_{1}+\Delta U}$

答案： 55. BC

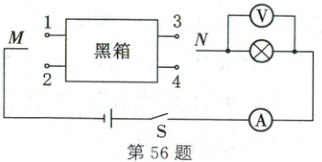

56. （2025·成都）（多选题）小方用如图所示电路探究黑箱内电阻连接情况，黑箱内 4 个相同的定值电阻以一定方式连接，每个电阻的阻值在 10～20 Ω 之间，1、2、3、4 为箱内线路引出的四个接线柱，M、N 是接线头。电源电压恒为 12 V，小灯泡标有“4.8 V 0.4 A”字样，其阻值不变。将 2、3 或 3、4 接入电路，闭合开关，小灯泡均正常发光，电压表示数均为 U₁，电流表示数为 I₁；当 1、3 或 2、4 接入电路时，电压表示数均为 U₂，电流表示数为 I₂；当 1、4 或 1、2 接入电路时，电压表示数均为 U₃，电流表示数为 I₃。U₂∶U₁=5∶8，电流表、电压表均正常工作，小灯泡均发光。下列判断正确的是（BD）

A.当 1、4 接入电路时，黑箱内 4 个电阻串联
B.I₃∶I₁=5∶11
C.U₃∶U₂=2∶3
D.上述探究中电路工作的最小功率约为 2.18 W

答案： 56. BD
