《2026年通城学典全国中考试题分类精粹物理》

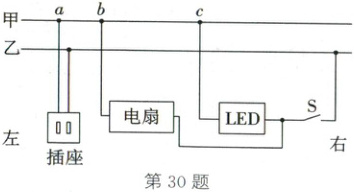

30. (2024·广州)如图所示,某家庭电路的输电线甲、乙从右端进户。闭合开关 S,LED 灯发光、电扇正常工作,用测电笔检测插座,只有检测右孔时氖管发光。由于出现故障,电扇停止工作,LED 灯仍发光,用测电笔检测插座两孔,氖管均发光。该故障是 (D)

A.电扇短路
B.插座两孔短路
C.输电线甲 a、b 两点之间断路
D.输电线甲 b、c 两点之间断路

答案： 30. D

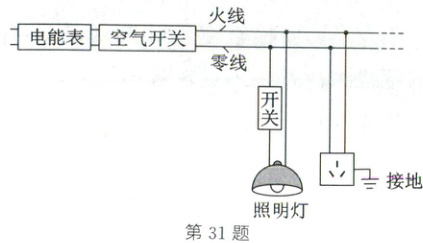

31. (2024·武汉)如图所示为某同学家部分家庭电路的示意图。电能表上标有“220 V 10(40)A”的字样,他家正在使用的所有用电器总功率为 6 kW,其中电饭煲的功率为 1.5 kW,饭煮熟后,他将这个电饭煲插头从插座中拔出,再将功率为 1 kW 的电热水壶插头接入插座中,其他用电器仍正常工作,闭合电热水壶上的开关,空气开关跳闸。空气开关跳闸的原因可能是 (C)

A.照明灯的开关接在了零线与灯泡之间
B.用电器的总功率过大
C.电热水壶的内部电路短路
D.接入电热水壶的插座短路

答案： 31. C

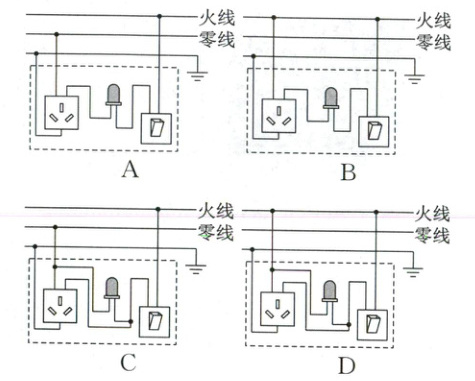

32. (2025·乐山)小明在使用如图所示插线板的过程中发现:在开关断开时,插线板上的指示灯不发光,插孔不能提供工作电压;在开关闭合时,指示灯发光,插孔可以提供工作电压;如果指示灯损坏、开关闭合时插孔也能提供工作电压。根据上述现象,下列电路连接方式合理的是 (C)

答案： 32. C

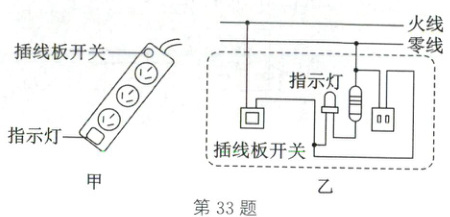

33. (2025·武汉)图甲是一个常用的插线板,图乙是其内部元件连接的示意图。将一盏台灯插头插入插线板的插孔内,闭合插线板开关和台灯开关,台灯正常发光。下列说法正确的是 (C)

A.断开插线板开关,台灯仍正常发光
B.断开台灯开关,指示灯会熄灭
C.若指示灯断路,台灯仍正常发光
D.若台灯内部短路,指示灯会被烧坏

答案： 33. C
