《2026年通城学典全国中考试题分类精粹物理》

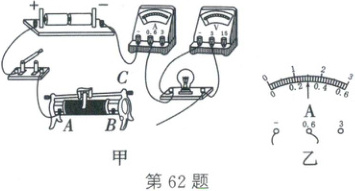

62. (2025·贵州)在“测量小灯泡正常发光时的电阻”的实验中，实验小组连接了如图甲所示的电路，小灯泡标有“$2.5V$”字样。
(1) 连接电路时，开关应处于断开状态。
(2) 如图甲所示，还有一根导线未连接滑动变阻器，为使滑动变阻器能起到调节作用，这根导线应连接在滑动变阻器的C(填“B”或“C”)接线柱上。
(3) 移动滑动变阻器滑片，当电压表示数为2.5V时，小灯泡正常发光，此时电流表示数如图乙所示，为0.3A，由此便可计算出小灯泡此时的电阻。

答案： 62.
(1)断开　
(2)C　
(3)2.5　0.3

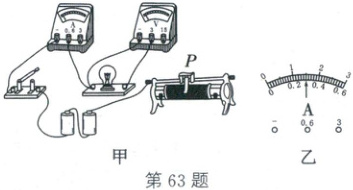

63. (2025·连云港)小明想测量标有“$2.5V$”字样的小灯泡正常发光时的电阻，连接的部分电路如图甲所示。
(1) 请用笔画线代替导线将电路连接完整。
(2) 小明连接电路后闭合开关，发现小灯泡不发光，电压表和电流表均无示数，产生这一现象的原因可能是______。
A. 小灯泡断路
B. 滑动变阻器断路
C. 小灯泡短路
D. 滑动变阻器短路
(3) 排除故障后，移动滑动变阻器的滑片，当电压表示数为$2.5V$时，电流表示数如图乙所示，此时小灯泡的电阻是______$\Omega$(结果保留一位小数)。
(4) 利用现有器材，能否“探究通过导体的电流与电压的关系”？______，理由是______。

答案：
63.
(1)如图所示　
(2)B　
(3)8.3　
(4)不能小灯泡的电阻会随温度的变化而变化

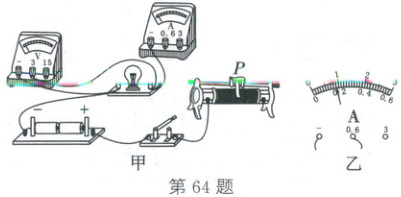

64. (2025·南通)灯泡标有“$2.5V$$0.3A$”字样，在测量其电阻大小的实验中，小军设计了如图甲所示的电路，电源电压为$3V$保持不变，滑动变阻器的最大阻值为$20\Omega$。
(1) 请用笔画线代替导线，将图甲电路连接完整。
(2) 闭合开关前，滑片应位于最______端。闭合开关，电压表示数为$0.3V$，电流表指针有偏转，灯泡不发光，这是因为______。
(3) 移动滑片，灯泡发出微弱的光，此时电压表示数为$0.6V$，电流表示数如图乙，灯泡电阻为______$\Omega$。继续移动滑片，使灯泡正常发光，此时灯泡电阻约为______$\Omega$。(结果保留一位小数)
(4) 小军分析实验数据，发现灯泡电阻是变化的。他想较准确估测灯泡未通电时的电阻，设计了以下三个方案。
方案一：闭合开关，移动滑片至灯泡即将发光，测出此时灯泡电阻$R_{1}$。
方案二：闭合开关，移动滑片至阻值最大端，测出此时灯泡电阻$R_{2}$。
方案三：完成方案一和方案二中的测量，算出$R_{1}$、$R_{2}$的平均值。
你认为最合理的是方案______，理由是______。

答案：
64.
(1)如图所示　
(2)右　实际功率太小
(3)3.3　8.3　
(4)二　滑动变阻器阻值最大时，通过小灯泡的电流最小，温度最低，此时电阻更接近未通电时的电阻
