《2026年通城学典全国中考试题分类精粹物理》

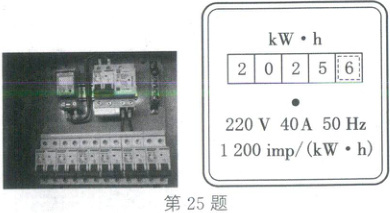

25. (2025·遂宁)小聪在家长的陪同下了解家庭电路,打开配电箱进行观察。配电箱的情况以及电能表的表盘如图所示,请根据安全用电常识以及图中信息判断下列选项正确的是 (D)

A.可用湿抹布擦拭配电箱
B.发现空气开关跳闸后应立即重新将其合上
C.他家同时工作的用电器总功率不能超过 8 800 kW·h
D.他只让一个电热水壶工作,10 s 内电能表指示灯闪烁了 3 次,则该电热水壶的电功率为 900 W

答案： 25. D

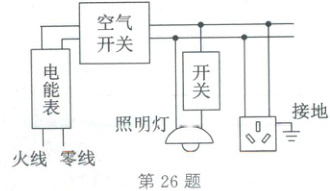

26. (2025·南通)如图为部分家庭电路的示意图,下列说法正确的是 (A)

A.电能表是用来测量电功的仪表
B.空气开关能起到漏电保护作用
C.照明灯与它所在支路开关并联
D.三孔插座的中间插孔连接零线

答案： 26. A

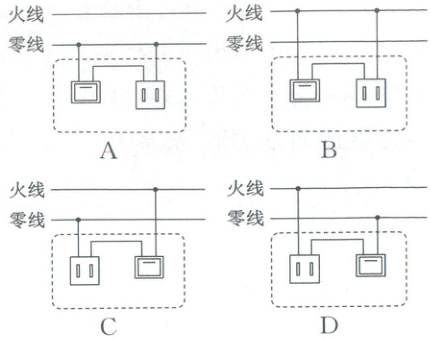

27. (2025·广东)下列利用开关控制插座的电路中,符合安全用电要求的是 (C)

答案： 27. C

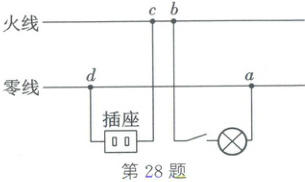

28. (2025·绥化)如图是家庭电路的一部分,进户线在图中左侧。闭合开关,灯泡不亮,用测电笔检测发现 a、b、c 三处氖管发光,d 处氖管不发光,则电路故障是 (C)

A.灯泡断路
B.b、c 间断路
C.a、d 间断路
D.进户线零线断路

答案： 28. C

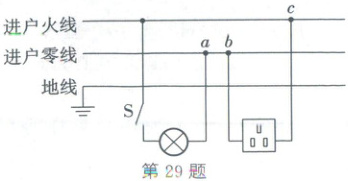

29. (2025·达州)如图为小超家部分电路示意图。他闭合开关 S,灯泡正常发光;将电热水壶插头插入插座,正常工作一段时间后,灯泡突然熄灭;马上取下电热水壶,灯泡仍不发光。经检查空气开关未跳闸,用测电笔检测 a、b、c 三点氖管均发光。下列电路故障判断正确的是 (C)

A.灯泡短路
B.进户火线断路
C.进户零线断路
D.三孔插座短路

答案： 29. C
