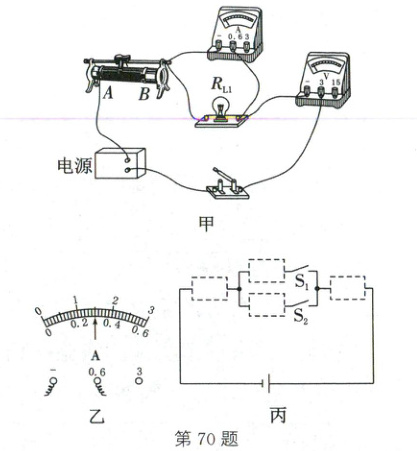

70. (2024·南京)两只铭牌模糊的小灯泡$L_{1}$、$L_{2}$，仅能看清分别标有“$2.5\mathrm{V}$”和“$0.2\mathrm{A}$”字样。要求测量它们正常发光时的电阻$R_{L1}$和$R_{L2}$。
(1)图甲是用“伏安法”测量$R_{L1}$的实物电路，电源电压恒定。
①图甲中有一根导线连接错误，在该导线上画“×”并在图上改正。
②改正电路后，闭合开关前，应将滑动变阻器滑片移到______(填“$A$”或“$B$”)端。
③闭合开关，电压表和电流表示数分别为$0.8\mathrm{V}$和$0.2\mathrm{A}$，移动滑片直到电压表示数为$2.5\mathrm{V}$，灯泡正常发光，此时电流表示数如图乙所示，则$R_{L1}=$______$\Omega$(结果保留一位小数)。从闭合开关到灯泡正常发光，灯泡阻值变化量的大小为$\Delta R_{1}$，滑动变阻器接入电路的阻值变化量大小为$\Delta R_{2}$，它们的大小关系是$\Delta R_{1}$______$\Delta R_{2}$。
(2)利用图丙所示电路，可以测出$R_{L2}$的大小。请将电流表、电阻箱(符号 )、导线和灯泡分别填在图中虚线框内，完成电路连接。

答案：
70.
(1) ① 如图甲所示 ② B ③ 8.3 ＜
(2) 如图乙所示

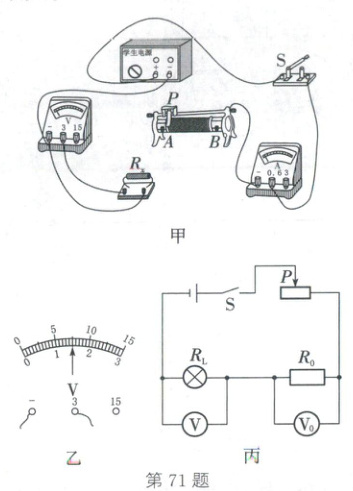

71. (2025·德阳)某实验小组在测量未知电阻$R_{x}$阻值的实验中，用到的实验器材有：学生电源、未知电阻$R_{x}$、电压表、电流表、开关、滑动变阻器、导线若干。
(1)请画一根导线把图甲所示的实验电路补充完整，并且使滑动变阻器接入电路的阻值最大。
(2)电路连接正确后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是未知电阻$R_{x}$______(填“断路”或“短路”)。
(3)排除故障后闭合开关，当电流表示数为$0.3\mathrm{A}$时，电压表示数如图乙所示，由该组数据初步计算被测电阻$R_{x}$的阻值为______$\Omega$；通过调节滑动变阻器，测得多组电压值和电流值，最后算出$R_{x}$的电阻平均值，这样做的目的是______。
(4)完成上述实验后，实验小组的同学利用阻值已知的定值电阻$R_{0}$和另一个电压表$V_{0}$，设计了如图丙所示的电路来测量额定电压为$2.5\mathrm{V}$的小灯泡正常发光时的阻值。
①闭合开关，调节滑片的位置，使电压表$V$的示数为______$\mathrm{V}$。
②保持滑片位置不变，读出电压表$V_{0}$的示数为$2.0\mathrm{V}$。
③计算出小灯泡正常发光时的阻值$R_{L}=$______$R_{0}$。

答案：
71.
(1) 如图所示
(2) 断路
(3) 5 减小误差
(4) ① 2.5 ③ $\frac{5}{4}$
