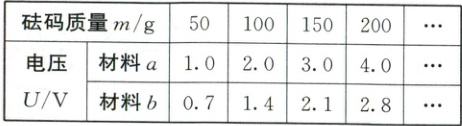

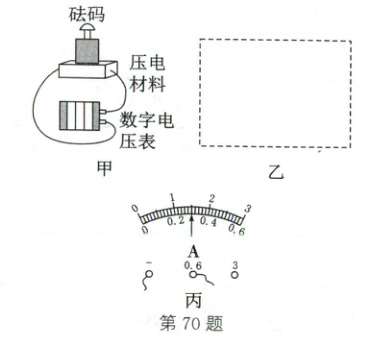

70.（2025·威海）压电材料是一种在发生弹性形变时将机械能转化为电能的新型材料。为探究影响压电材料两端电压大小与压力大小、材料种类的关系，科技小组利用如图甲所示装置设计了如下实验：将质量不同的砝码分别放在压电材料a、b的中心，用数字电压表测量压电材料两端的电压，记录数据如表所示。

（1）分析表中材料a的相关数据，得出的结论：________________________；对比分析材料a、b的相关数据，得出的结论：________________________。
（2）当砝码质量超过200g后，发现材料a两端的电压不再明显增加，原因可能是________________________。
（3）某类型压电材料可为电路提供6V恒定电压，利用此电源测量小灯泡额定功率（额定电压为3.8V）。
①请在图乙虚线框内画出实验电路图。
②在连接电路时，当连接好最后一根导线，小灯泡立即发光，出现这种现象的原因可能是________________________，排除问题后，当小灯泡正常发光时，电流表示数如图丙所示，则小灯泡的额定功率为______W。

答案：

(1) 在一定限度内，同一种压电材料两端电压大小与压力大小成正比 相同压力时，压电材料两端电压大小与材料种类有关
(2) 超过了材料的弹性限度
(3) ① 如图所示 ② 连接电路时没有断开开关 1.14
