《2026年通城学典全国中考试题分类精粹物理》

53. (2025·泸州)随着科技发展,机器人开始走进人们的生活。如图所示,机器人托着茶杯处于静止状态。请你画出茶杯对机器人手的压力Fₚ及其力臂l(以机器人手肘O为支点)。

答案：

54. (2025·德阳)小王在体育课上做俯卧撑,若将他的身体看作为杠杆,脚尖作为支点O,简化模型如图所示,A点为重心,请画出重力示意图及F₁的力臂l₁。

答案：

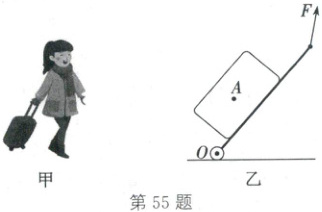

55. (2025·遂宁)如图甲,拉行李箱时,可将行李箱视为杠杆,图乙是其简化图,O为支点,A为行李箱的重心。请在图乙中画出重力的示意图以及拉力F的力臂l。

答案：

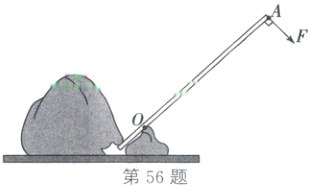

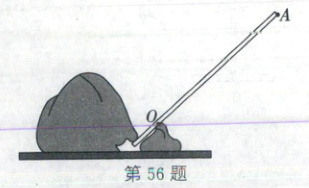

56. (2024·长沙)为撬起大石头,小明以O为支点架好撬棒,如图所示。他在A点用最小的力撬起大石头,请画出这个力的示意图。

答案：

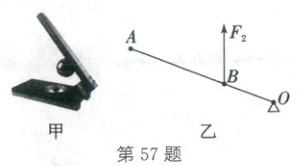

57. (2024·广元)图甲是压制饺子皮的“神器”,压皮时压杆可视为一个杠杆,图乙是其简化示意图,图中O为支点,F₂为压饺子皮时作用在B点的阻力。请在图乙中画出压饺子皮时作用在A点的最小动力F₁及阻力F₂的力臂l₂。

答案：

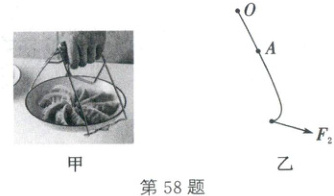

58. (2025·凉山)如图甲所示,人们用盘子夹可以既方便又安全地取出蒸食物的盘子。盘子夹的一侧可简化为图乙所示的杠杆,O为支点。请在图乙中画出作用在A点的最小动力F₁及其力臂l₁。

答案：

59. (2025·苏州)如图,地上的人用滑轮组提升重物,画出最省力的绳子绕法。

答案：

60. (2025·长春)“探究杠杆的平衡条件”的实验装置如图甲所示,所用的钩码质量均相同。
(1) 杠杆不挂钩码时左端低、右端高,向右调节螺母,直至杠杆在水平位置平衡。
(2) 在B点挂2个钩码,在A点挂3个钩码,使杠杆恢复水平平衡。取下A点所挂的钩码,用弹簧测力计在C点施加一个竖直向上的力,仍可使杠杆恢复水平平衡。
(3) 如图乙所示,用核桃夹夹核桃时,核桃夹是一种省力杠杆。

答案： 60.
(1)右
(2)3 上
(3)省力
