《2026年通城学典全国中考试题分类精粹物理》

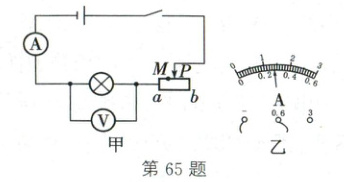

65. (2025·陕西B卷)在测量小灯泡电阻的实验中，小明设计了如图甲所示的电路。已知小灯泡的额定电压为$2.5V$，电源电压为$3V$，滑动变阻器的规格为“$20\Omega$$1A$”。

(1) 该实验的原理是R = $\frac{U}{I}$。
(2) 连接电路时，开关应处于断开状态，且将滑动变阻器的滑片$P$移至图甲中所示的b(填“$a$”或“$b$”)端，电压表应选择0~3V(填“$0\sim 3V$”或“$0\sim 15V$”)的量程。
(3) 正确连接电路，闭合开关，移动滑片$P$的过程中，小灯泡不发光，电流表、电压表均无示数；直至移动滑片$P$到图甲中$M$点时，小灯泡突然发光，电流表、电压表均有明显示数，小明立即断开开关，查找原因。出现以上现象的原因可能是B(填选项字母)。
A. 滑动变阻器短路
B. 滑动变阻器$M$点右侧附近有断路
C. 滑动变阻器$M$点左侧附近有断路
(4) 排除故障后，改变滑片$P$的位置，记录电压表的示数$U$和电流表的示数$I$，并计算出对应的阻值。当电压表示数为$2.5V$时，电流表示数如图乙所示，其读数为0.28A。
(5) 请结合表中信息分析，能否用该实验的器材探究电流与电压的关系，并说明理由：不能，小灯泡的电阻随温度的变化而变化，不是一个定值。

答案： 65.
(1)R = $\frac{U}{I}$　
(2)断开　b　0~3V　
(3)B
(4)0.28　
(5)不能，小灯泡的电阻随温度的变化而变化，不是一个定值

66. (2025·长沙)如图是测量额定电压为$2.5V$的小灯泡电阻的实验电路。

(1) 连接电路时，开关应处于______状态。
(2) 请你用笔画线表示导线将电路连接完整。
(3) 为了测量小灯泡正常工作时的电阻，小星在调节滑动变阻器时，应该通过观察______(填字母)来判断小灯泡是否正常工作。
A. 灯泡亮度
B. 电压表示数
C. 电流表示数

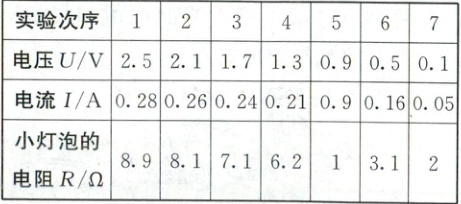

(4) 小灯泡正常发光后，调节滑动变阻器，让电压逐次下调，灯泡变暗直至完全不发光，测量的数据如下表所示。检查小星的数据表，你认为第______次实验的数据存在明显错误。

答案：
66.
(1)断开　
(2)如图所示　
(3)B　
(4)5

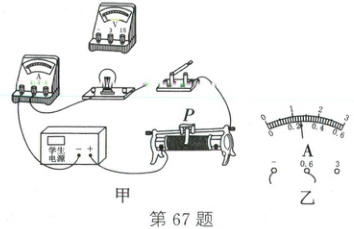

67. (2025·福建)用伏安法测量额定电压为$2.5V$小灯泡的电阻，实验装置如图甲。

(1) 用笔画线代替导线将图甲电路连接正确。
(2) 闭合开关前，应将滑动变阻器的滑片$P$置于最______端。
(3) 闭合开关，定向移动滑片$P$，发现电表指针示数忽大忽小，且变化幅度较大。经检查，故障只发生在滑动变阻器，故障的原因可能是______。
A. 滑动变阻器短路
B. 滑动变阻器的滑片$P$与电阻丝接触不良

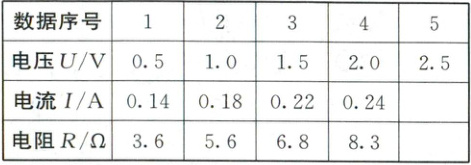

(4) 排除故障，继续实验。实验小组设计如下表格并记录部分实验数据。
① 电压表示数为$1.7V$时，电流表示数如图乙所示，读数为______A。
② 小灯泡正常发光时电阻为______$\Omega$。(结果保留一位小数)
③ 表格中设计不合理的一项是______，原因是______。

答案：
67.
(1)如图所示　
(2)右　
(3)B　
(4)①0.26 ②8.3　③求平均电阻　小灯泡的电阻随温度的升高而变大，不是定值
