《2026年通城学典全国中考试题分类精粹物理》

63. （2025·广东）小明家的智能门锁，可通过指纹识别开关$S_{1}$或密码识别开关$S_{2}$控制电动机开锁，请在图中完成其简化电路设计。

答案：
63.如图所示

64. （2025·陕西 B 卷）如图，请用笔画线代替导线按要求完成电路连接。要求：小灯泡$L_{1}$与$L_{2}$串联，电压表测量小灯泡$L_{1}$两端的电压。

答案：
64.如图所示

65. （2025·甘孜）小强同学做“探究并联电路电流的特点”实验的电路如图所示，请你帮助他完善下列实验操作。
（1）电流表应与待测的那部分电路串联（填“串联”或“并联”）。
（2）在测量$A$处的电流时，发现电流表的指针反向偏转，他应该立即断开开关（填“断开开关”或“更换电流表”），然后改变连线方式，使电流从电流表的正（填“正”或“负”）接线柱流入。
（3）测出$A$、$B$、$C$三处电流大小后，他应该更换规格不同的灯泡（填“改变开关的位置”或“更换规格不同的灯泡”），多次实验得出结论。

答案： 65.
(1)串联
(2)断开开关 正
(3)更换规格不同的灯泡

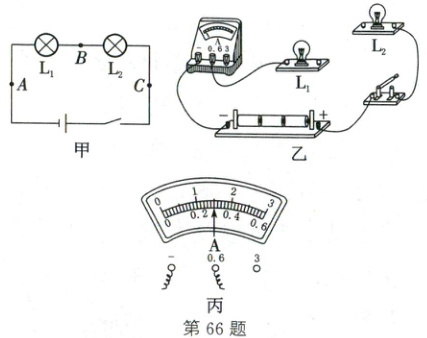

66. （2025·长春）在“探究串联电路中各处电流的关系”的实验中：
（1）请根据图甲所示的电路图，用笔画线代替导线将图乙所示的实物图连接完整，使电流表测量$A$点的电流。

（2）连接电路时开关应____。正确连接电路后，闭合开关，电流表的示数如图丙所示，为____$A$，继续测量$B$、$C$两点的电流，填入表格中。

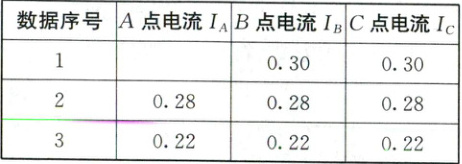

（3）换用不同规格的灯泡，再测出两组实验数据，并填在表格中，数据如表所示。请指出表格设计的不足之处：____。
（4）完善表格后，分析实验数据，得出结论：在串联电路中电流处处____。

答案：
66.
(1)如图所示
(2)断开 0.3
(3)物理量没有单位
(4)相等

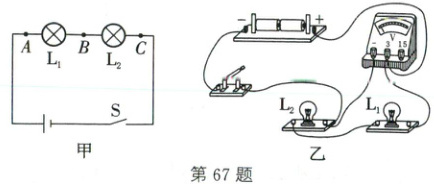

67. （2025·成都）在探究“串联电路中的电压特点”实验中，图甲是某小组设计的电路图。
（1）图乙是他们连接的实物电路图，闭合开关，电压表测量____电源两端的电压。
（2）他们没有将电压表与小灯泡串联的原因是____电压表内阻很大，串联在电路中相当于断路，会使电路中电流非常微弱，导致小灯泡无法发光。（写出一条即可）
（3）某次操作中他们将电压表并联在$L_{1}$两端，闭合开关，发现灯泡$L_{1}$不亮，灯泡$L_{2}$发光，电压表有较小示数，下列分析合理的是____（C）。
A. $L_{1}$断路
B. $L_{1}$短路
C. $L_{1}$电阻比$L_{2}$电阻小
D. $L_{1}$电阻比$L_{2}$电阻大

答案： 67.
(1)电源
(2)电压表内阻很大，串联在电路中相当于断路，会使电路中电流非常微弱，导致小灯泡无法发光
(3)C
