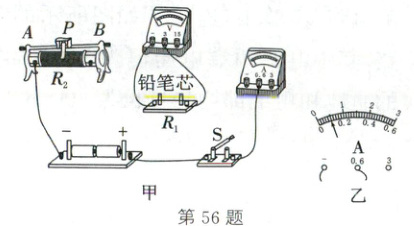

56. (2025·重庆)用图甲所示的电路测量标有“$0.7mm/HB$”字样铅笔芯的电阻。

(1) 请在图甲中用笔画线代替$2$根导线将电路连接完整。
(2) 连接电路时应______开关，然后将滑动变阻器的滑片$P$移至______端。
(3) 闭合开关，无论如何移动滑片$P$，两表始终无示数，经检查，电路连接和电表均完好，则可能是滑动变阻器$R_{2}$发生______故障。

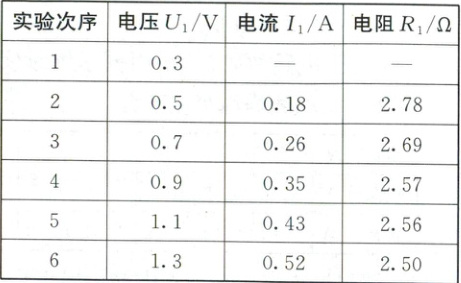

(4) 排除故障进行实验，第$1$次测量时，电流表示数如图乙所示为______A，将滑片$P$向$A$端移动，电压表示数将变______。将全部数据记录在下表中，计算出对应的电阻。
(5) 实验数据表明，铅笔芯的电阻是变化的，经分析，影响该变化的因素是______。

答案：
56.
(1)如图所示　
(2)断开　B　
(3)断路
(4)0.1　大　
(5)温度

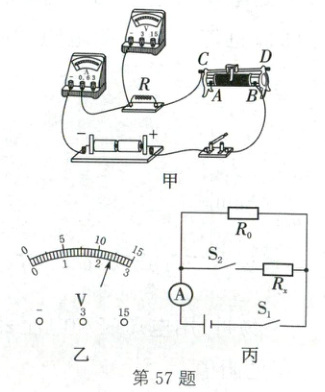

57. (2025·甘肃)小勤从废旧收音机上拆下一个完好的定值电阻$R$，他想知道该电阻的阻值，采用“伏安法”进行测量，图甲实验所用电源电压为$3V$。
(1) 请用笔画线表示导线，补全图甲实物电路的连接。
(2) 闭合开关前，滑动变阻器的滑片应位于______(填“A”或“B”)端。
(3) 闭合开关后，发现电压表有示数，电流表无示数，由此可判断产生的故障是______。
(4) 排除故障后，正确连接电路。移动滑动变阻器滑片到某一位置时，发现电流表示数为$0.24A$，电压表示数如图乙所示，为______V，则定值电阻$R$的阻值为______$\Omega$。
(5) 为了减小实验误差，小勤应采取的措施是______。
(6) 小勤不小心将电压表损坏，爸爸告诉小勤，仅利用电流表和已知阻值的定值电阻也可以测电阻。小勤设计了图丙所示的电路(电源电压未知)来测量另一个待测电阻$R_{x}$的阻值，电流表选$0\sim 0.6A$的量程，定值电阻$R_{0}$的阻值为$10\Omega$。
① 具体操作如下：
a. 闭合开关$S_{1}$，断开开关$S_{2}$，读出电流表示数为$0.40A$。
b. ______，读出电流表示数为$0.50A$(请将实验操作补充完整)。
② 由以上数据可得，待测电阻$R_{x}$的阻值为______$\Omega$。
③ 小勤研究发现，在电源电压和电流表量程不变的情况下，利用该电路能测出的最小阻值为______$\Omega$，原因是______。

答案：
57.
(1)如图所示　
(2)A　
(3)电阻R断路
(4)2.4　10
(5)多次测量求平均值　
(6)①闭合开关S、S₁　②40③20　当待测电阻阻值为20Ω时，电流表中的电流已达到0.6A
