68. （2025·广州）“探究串联电路中电流的特点”实验。

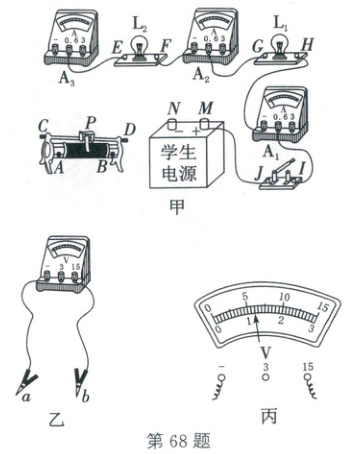

（1）连接电路：用笔画线表示导线，把图甲的滑动变阻器串联接入电路（要求：连线不要交叉；滑片$P$向$D$移动，电路的电流增大）。
（2）发现问题：电源（输出电压为$6\mathrm{V}$）、电流表、滑动变阻器、开关、导线完好，电路正确连接。闭合开关，观察到灯泡$L_{1}(3.8\mathrm{V}\ 0.4\mathrm{A})$和$L_{2}(2.5\mathrm{V}\ 0.3\mathrm{A})$不发光，电流表示数为零。
（3）排查故障：在不拆开导线且闭合开关的情况下，用图乙所示的电压表进行检测，将鳄鱼夹____（填“$a$”或“$b$”）接电源“$+$”极、另一鳄鱼夹先后夹在$E$、$G$接线柱，电压表前后两次的指针位置都如图丙所示，其示数为____$V$。
（4）作出猜想：
猜想一：由于灯泡不发光，电压表示数不为零，$L_{1}$断路，$L_{2}$短路。
猜想二：由于电流表示数为零，电压表示数不为零，$L_{1}$断路，$L_{2}$无故障。
（5）验证猜想：取下$L_{1}$，换上完好的灯泡$L_{3}(3.8\mathrm{V}\ 0.4\mathrm{A})$，观察到$L_{3}$发光，$L_{2}$仍然不发光。由此可知，____（填“猜想一”或“猜想二”）正确。
（6）继续实验：

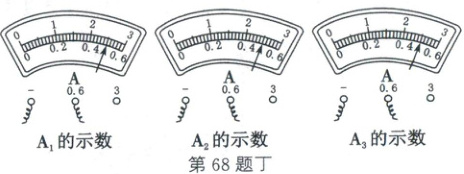

①排除故障后，闭合开关，移动滑片$P$，多次进行实验。某次（记为第$1$次）实验三个电流表示数如图丁。
②为得到串联电路中电流的特点，设计记录实验数据的表格，并将第$1$次的数据填入表格中。

答案：
68.
(1)如图所示
(3)b 6
(5)猜想一

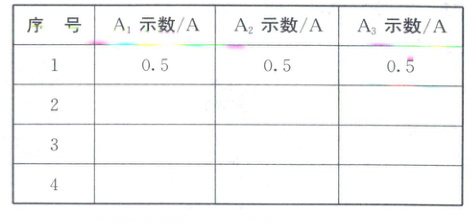

(6)②如表所示
