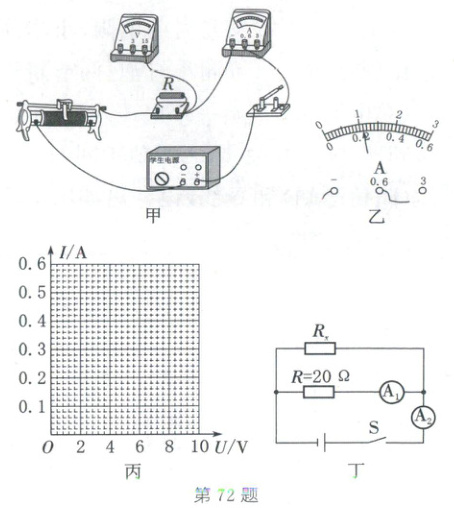

72. (2025·青海)在“探究电流与电压关系”的实验中，“问天”兴趣小组连接了如图甲所示的电路，其中定值电阻$R=20\Omega$。

(1)用笔画线代替导线将图甲电路连接完整。

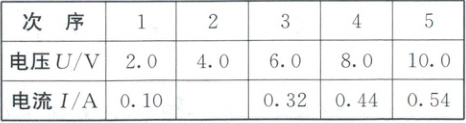

(2)闭合开关后，发现电流表有示数，电压表无示数，电路中出现的故障可能是电阻______(填“短路”或“断路”)；排除故障后，测量并记录了如下几组电压表和电流表的示数，第$2$次实验中电流表的示数如图乙所示，此时电流为______$\mathrm{A}$。
(3)请根据如表数据，在图丙中作出$I-U$图像。
(4)分析得出实验结论：当导体的电阻一定时，通过导体的电流与导体两端的电压成______比。
(5)“问天”兴趣小组在实验室发现一个未知电阻$R_{x}$，想要测量其阻值。发现电压表坏了，但有两个电流表。经小组讨论，设计了如图丁的电路图，两个电流表的示数分别为$0.3\mathrm{A}$和$0.9\mathrm{A}$，根据以上信息，可知通过$R_{x}$的电流为______$\mathrm{A}$，$R_{x}$的电阻为______$\Omega$。

答案：
72.
(1) 如图甲所示
(2) 短路 0.22
(3) 如图乙所示
(4) 正
(5) 0.6 10
