34. (2025·贵州)小明设计了一款可调温电热垫，其调温开关的结构及工作原理如图甲所示，绝缘滑动键上固定有长、短两块铜片，两铜片分别与电源两极相连；拨动滑动键，改变两铜片与a、b、c三个触点的接触方式来切换挡位。图乙是电热垫内部未完成的电路图，若电源两端电压U=4.8V，两电阻丝阻值分别为R₁=12Ω、R₂=4Ω。不添加器材，请在虚线框内完成电路图，使其满足以下要求：
挡位一：长铜片与a接触，短铜片与b接触，此时R₂两端的电压为1.2V。
挡位二：长铜片同时与a、b接触，短铜片与c接触，此时通过R₂的电流为1.2A。

答案：
34.如图所示
　　　　　　　

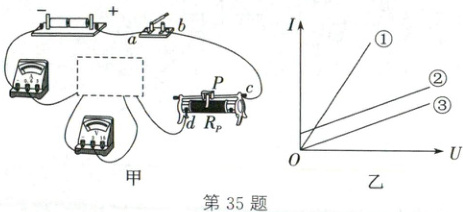

35. (2025·深圳)小虞同学利用如图甲所示装置探究“电流与电压的关系”。

(1) 在如图甲所示的虚线框内，小虞同学应接入定值电阻（填一种用电器）。
(2) 在开关闭合前，俊俊同学指出应将滑动变阻器的滑片P移到最右（填“左”或“右”）端。
(3) 在闭合开关后，志诚同学发现电流表指针无偏转，电压表指针有较大偏转，若电路中只有一处故障，则可能是定值电阻断路。

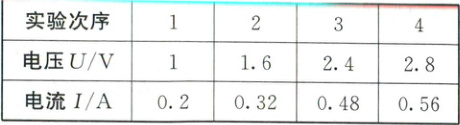

(4) 由下面表格数据可知，电压与电流的比值不变，小虞由此得出结论，“在电阻一定时，通过导体的电流与导体两端的电压成正比”。
(5) 分析如图乙坐标图，小虞同学发现导致①组数据与②和③不同的原因是选用的定值电阻阻值不同。

答案： 35.
(1)定值电阻　
(2)右　
(3)定值电阻断路
(4)不变　
(5)选用的定值电阻阻值不同

36. (2025·内蒙古)物理探究合作小组已经知道“加在导体两端的电压越大，电流就越大。”他们为了进一步探究电流与电压之间的定量关系，进行了如下实验。（电源电压保持不变，定值电阻R的阻值为5Ω）
(1) 连接电路时，开关应处于______状态。

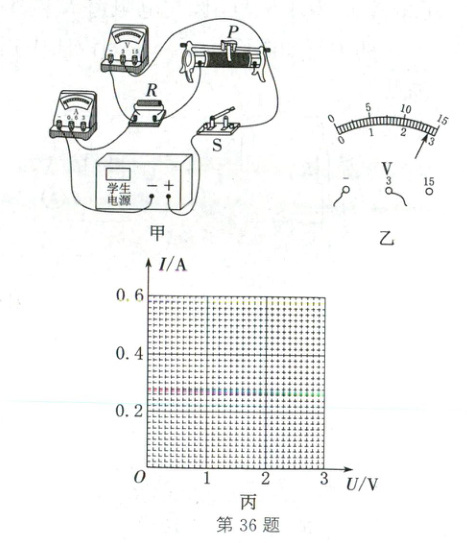

(2) 连接的电路如图甲所示，闭合开关，移动滑动变阻器滑片，发现电流表示数有变化，电压表示数无变化。经检查有一根导线连接错误，请你在该导线上画“×”，并用笔重新画一根正确连接的导线（导线不得交叉）。

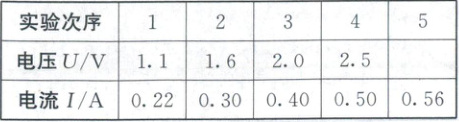

(3) 正确连接后闭合开关，移动滑动变阻器的滑片，记录实验数据如表，其中第5次测量时的电压表示数如图乙所示，示数为______V。
(4) ① 请你根据表中数据在图丙中描点作出图像。
② 分析图像可初步得出结论：在电阻一定的情况下，______。
(5) 进一步分析，发现上述探究方案有不足的地方。请你提出科学合理的建议：______。（写出一条即可）

答案：
36.
(1)断开　　
(2)如图甲所示　　
(3)2.8
(4)①如图乙所示　②通过导体的电流与导体两端的电压成正比　
(5)为得出普遍性的规律，更换电阻多次测量
