《2026年通城学典全国中考试题分类精粹物理》

72. (2025·南充)如图所示，两物体位于地球两极上，画出两物体所受重力的示意图。(其中O₁、O₂为两物体重心，O为地心)

答案：

73. (2025·贵州)如图所示，茶杯静置于水平桌面上，请画出桌面对茶杯支持力F的示意图。

答案：

74. (2025·湖北)如图，磁悬浮列车悬浮在铁轨上不与轨道接触，请画出列车的重力(O点为重心)及左侧悬浮电磁铁所受轨道电磁铁作用力的示意图。

答案：


75. (2024·泰州)如图所示，摆球向右摆动到最高点，画出此时摆球所受力的示意图。

答案：

76. (2025·兰州)如图所示，木块静止在光滑的斜面上，请画出木块的受力示意图。

答案：
第76题

77. (2025·烟台)如图甲所示，碧海蓝天间，人与海鸥嬉戏互动，和谐共生，是烟台一道浪漫的风景。请在图乙虚线框中用一个点表示一只海鸥，画出当海鸥在空中悬停时，空气对海鸥的作用力F。

答案：
第77题

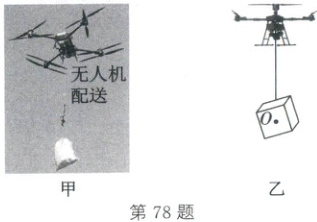

78. (2025·达州)某景区用无人机为各补给点运送生活物资，如图甲。生活物资重力为G、绳子拉力为F拉。请在图乙“O”点画出无人机匀速运送中：
(1) 生活物资受到拉力F拉的示意图。
(2) 生活物资所受重力G的示意图。

答案：
第78题

79. (2025·广东)如图，苹果静止在水平面上，请在O点画出苹果所受重力G和支持力F的示意图。

答案：
第79题

80. (2025·镇江)嫦娥六号静止在月球水平面上，O为其重心，请画出它所受重力和支持力的示意图。

答案：
第80题

81. (2024·南京)如图，筷子在水平位置处于静止状态，画出筷子的受力示意图。

答案：
第81题
