《2026年通城学典全国中考试题分类精粹物理》

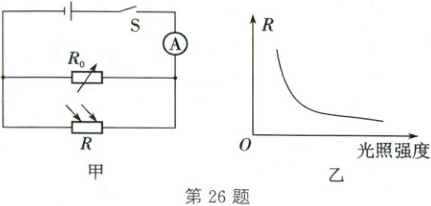

26. (2025·福建)光照强度会影响花卉生长。图甲为光照强度过大时触发报警的电路，电源电压不变，$ R_0 $ 为阻值可调的电阻箱，$ R $ 为光敏电阻，其阻值随光照强度变化关系如图乙。当电流表示数大于某一值 $ I_0 $ 时触发报警，$ I_0 $ 时的光照强度为警戒光照强度。闭合开关 $ S $，下列说法正确的是（B）

A.$ R $ 的阻值随光照强度增大而增大
B.增大 $ R_0 $ 阻值可增大警戒光照强度
C.$ R_0 $ 一定时，光照强度越大，通过 $ R_0 $ 的电流越大
D.$ R_0 $ 一定时，光照强度越大，电流表示数越小

答案： 26. B

27. (2024·扬州)如图所示，电源电压恒为 $ 6 \, V $，敏感元件 $ T $ 的电阻随电流的增大而减小。电压表示数为 $ 2 \, V $ 时，电流表示数为 $ 0.2 \, A $，当电压表示数为 $ 2.4 \, V $ 时，电流表示数可能（A）

A.小于 $ 0.18 \, A $
B.等于 $ 0.18 \, A $
C.大于 $ 0.18 \, A $，小于 $ 0.2 \, A $
D.大于 $ 0.2 \, A $，小于 $ 0.24 \, A $

答案： 27. A

28. (2024·内江)在如图所示的电路中，电源电压恒为 $ 12 \, V $，定值电阻 $ R_1 $ 的阻值为 $ 5 \, \Omega $，滑动变阻器 $ R_2 $ 标有“$ 50 \, \Omega \ \ 2 \, A $”的字样，电流
表的量程为 $ 0 \sim 3 \, A $。闭合开关 $ S $，滑动变阻器的滑片 $ P $ 从最右端($ R_2 = 50 \, \Omega $)移动到连入电路中的电阻值为 $ 20 \, \Omega $ 处，电流表的示数从 $ I_1 $ 变为 $ I_2 $，则 $ I_2 $ 与 $ I_1 $ 之差为（C）

A.$ 2.40 \, A $
B.$ 2.64 \, A $
C.$ 0.36 \, A $
D.$ 4.40 \, A $

答案： 28. C

29. (2024·临沂)如图所示电路的电源电压为 $ 9 \, V $，电流表使用 $ 0 \sim 0.6 \, A $ 量程，电压表使用 $ 0 \sim 3 \, V $ 量程，阻值为 $ 10 \, \Omega $ 的定值电阻 $ R $ 允许通过的最大电流为 $ 0.5 \, A $。为保证电路中各元件安全工作，滑动变阻器的最大阻值应大于（A）

A.$ 20 \, \Omega $
B.$ 10 \, \Omega $
C.$ 8 \, \Omega $
D.$ 5 \, \Omega $

答案： 29. A

30. (2025·龙东地区)(多选题)如图所示，电源电压恒定为 $ 4.5 \, V $，定值电阻 $ R_1 = 5 \, \Omega $，滑动变阻器 $ R_2 $ 标有“$ 20 \, \Omega \ \ 2 \, A $”的字样，电压表接入电路的量程为 $ 0 \sim 3 \, V $，电流表接入电路的量程为 $ 0 \sim 0.6 \, A $。在保证电路安全的前提下，当开关 $ S $ 闭合时，滑动变阻器的滑片 $ P $ 从 $ b $ 端向 $ a $ 端移动的过程中，下列说法中正确的是（BC）

A.电压表示数变化范围是 $ 1 \sim 3 \, V $
B.电流表示数变化范围是 $ 0.18 \sim 0.6 \, A $
C.滑动变阻器 $ R_2 $ 两端的电压变化范围是 $ 1.5 \sim 3.6 \, V $
D.滑动变阻器的阻值变化范围是 $ 10 \sim 20 \, \Omega $

答案： 30. BC
