《2026年通城学典全国中考试题分类精粹物理》

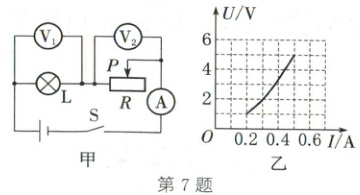

7. (2025·贵州)如图甲所示电路中，电压表 V₁ 测量灯泡 L两端的电压。电源两端电压保持不变，闭合开关 S，将滑动变阻器滑片 P 由最右端移至最左端，此过程中，其中一个电压表示数与电流表示数的关系如图乙所示。当滑动变阻器接入电路的阻值为其最大阻值的一半时，它消耗的电功率为0.9W。

答案： 7.灯泡 L 0.9

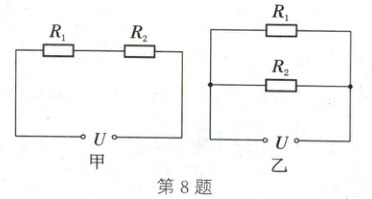

8. (2025·绥化)如图所示，电源电压恒定，将定值电阻 R₁、R₂ 按图甲、图乙两种方式接入电路，电阻 R₁ 在两电路中消耗的电功率分别为 4 W 和 9 W，则 R₁：R₂=2∶1。图乙中电阻 R₂ 消耗的电功率为18W。

答案： 8.2∶1 18

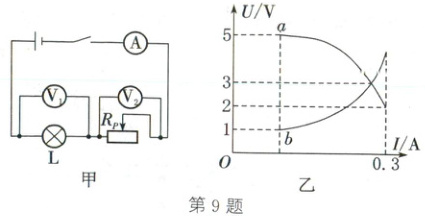

9. (2025·遂宁)某同学用图甲所示的电路来测量小灯泡的电功率。他闭合开关，将滑动变阻器滑片从最右端向左滑动，直到灯泡电压达到额定值，记录了不同时刻三个电表的示数，并在同一坐标图中分别绘制了 L 和 Rₚ 的 U - I 图像如图乙。
电源电压恒定不变，请分析：图乙中曲线a是滑动变阻器的 U - I 图像；该电路的电源电压为6V；灯泡的额定电功率为1.2W。

答案： 9.$a$ 6 1.2

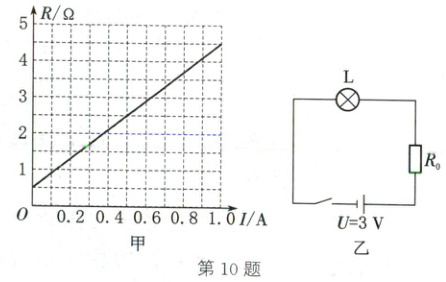

10. (2025·镇江)某种灯泡的电阻 R 与电流 I 关系如图甲所示，当两个该种灯泡串联接在电压恒为 U₀ 的电源上时，通过灯泡的电流为 1 A，此时灯泡电阻为4.5Ω，U₀ 为9V。若将该种灯泡 L 按图乙的电路接在电压为 3 V 的电源上，其中定值电阻 R₀ 为 3.5 Ω，闭合开关后，电阻 R₀ 两端的电压为1.75V，灯泡 L 的电功率为0.625W。

答案： 10.4.5 9 1.75 0.625

11. (2025·凉山)在如图所示的电路中，电源电压恒定，电压表量程为 0～15 V，定值电阻 R₁、R₂ 的阻值分别为 10 Ω 和 20 Ω。当只闭合开关 S₁，将滑动变阻器 R 的 1/3 阻值接入电路时，电压表示数为 3 V，电阻 R₁ 的电功率为 P₁；当闭合开关 S₁、S₂，将滑动变阻器滑片 P 移到最左端时，定值电阻 R₂ 的电功率为 P₂。若 P₁：P₂=1：8，则电源电压为11.4V，电路最小电功率为0.16W。

答案： 11.4 0.16
