71.(2025·兰州)如图所示的电路中,电源电压恒为3V,电阻R1的阻值为10Ω。闭合开关S时,电流表的示数为0.2A。求:
(1)电压表的示数U2。
(2)电阻R2的阻值。
(3)电流在100s内通过电阻R2所做的功W2。

(1)电压表的示数U2。
(2)电阻R2的阻值。
(3)电流在100s内通过电阻R2所做的功W2。
答案:
(1) 由欧姆定律知,$U_{1}=IR_{1}=0.2 A × 10 \Omega = 2 V$,$R_{1}$、$R_{2}$ 串联,则 $U_{2}=U - U_{1}=3 V - 2 V = 1 V$
(2) $R_{2}=\frac{U_{2}}{I}=\frac{1 V}{0.2 A}=5 \Omega$
(3) 电流在 100 s 内通过电阻 $R_{2}$ 所做的功 $W_{2}=U_{2}It = 1 V × 0.2 A × 100 s = 20 J$
(1) 由欧姆定律知,$U_{1}=IR_{1}=0.2 A × 10 \Omega = 2 V$,$R_{1}$、$R_{2}$ 串联,则 $U_{2}=U - U_{1}=3 V - 2 V = 1 V$
(2) $R_{2}=\frac{U_{2}}{I}=\frac{1 V}{0.2 A}=5 \Omega$
(3) 电流在 100 s 内通过电阻 $R_{2}$ 所做的功 $W_{2}=U_{2}It = 1 V × 0.2 A × 100 s = 20 J$
72.(2025·新疆)如图所示的电路,电源电压保持不变,电阻R1=4Ω。当开关S闭合后,通过R1的电流I1=1A,通过R2的电流I2=2A。求:
(1)干路电流I。
(2)电源电压U。
(3)通电20s,整个电路中电流做的功W。

(1)干路电流I。
(2)电源电压U。
(3)通电20s,整个电路中电流做的功W。
答案:
(1) 在并联电路中,干路电流等于各支路电流之和。所以干路电流 $I = I_{1} + I_{2}=1 A + 2 A = 3 A$
(2) 并联电路中各支路两端的电压相等,且都等于电源电压。则电源电压 $U = U_{1}=I_{1}R_{1}=1 A × 4 \Omega = 4 V$
(3) 整个电路中电流做的功 $W = UIt = 4 V × 3 A × 20 s = 240 J$
(1) 在并联电路中,干路电流等于各支路电流之和。所以干路电流 $I = I_{1} + I_{2}=1 A + 2 A = 3 A$
(2) 并联电路中各支路两端的电压相等,且都等于电源电压。则电源电压 $U = U_{1}=I_{1}R_{1}=1 A × 4 \Omega = 4 V$
(3) 整个电路中电流做的功 $W = UIt = 4 V × 3 A × 20 s = 240 J$
73.(2025·云南)如图所示的电路中,电源电压U=6V,电阻R2=5Ω。闭合开关S,电流表A1的示数I1=0.3A。求:
(1)R1的阻值。
(2)电流表A的示数I。
(3)整个电路工作10s消耗的电能W。

(1)R1的阻值。
(2)电流表A的示数I。
(3)整个电路工作10s消耗的电能W。
答案:
(1) 闭合开关 S,两电阻并联,电流表 A 测量干路电流,电流表 $A_{1}$ 测量通过 $R_{1}$ 的电流。电阻 $R_{1}$ 的阻值 $R_{1}=\frac{U}{I_{1}}=\frac{6 V}{0.3 A}=20 \Omega$
(2) 通过电阻 $R_{2}$ 的电流 $I_{2}=\frac{U}{R_{2}}=\frac{6 V}{5 \Omega}=1.2 A$,根据并联电路的电流特点可知电流表 A 的示数 $I = I_{1} + I_{2}=0.3 A + 1.2 A = 1.5 A$
(3) 整个电路工作 10 s 消耗的电能 $W = UIt = 6 V × 1.5 A × 10 s = 90 J$
(1) 闭合开关 S,两电阻并联,电流表 A 测量干路电流,电流表 $A_{1}$ 测量通过 $R_{1}$ 的电流。电阻 $R_{1}$ 的阻值 $R_{1}=\frac{U}{I_{1}}=\frac{6 V}{0.3 A}=20 \Omega$
(2) 通过电阻 $R_{2}$ 的电流 $I_{2}=\frac{U}{R_{2}}=\frac{6 V}{5 \Omega}=1.2 A$,根据并联电路的电流特点可知电流表 A 的示数 $I = I_{1} + I_{2}=0.3 A + 1.2 A = 1.5 A$
(3) 整个电路工作 10 s 消耗的电能 $W = UIt = 6 V × 1.5 A × 10 s = 90 J$

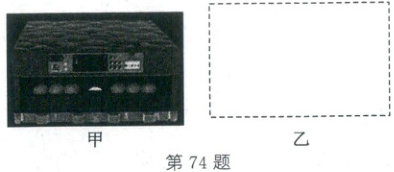

74.(2025·山西)为探索生命历程,生物小组的同学们要制作如图甲所示的孵化箱,观察鸡蛋孵化的过程,需设计具有加热和保温两种功能的电路。小组同学们收集了电压为12V的蓄电池、两个开关S1和S2、两个阻值均为8Ω的电阻丝R1和R2、导线若干。
(1)请你帮他们设计电路,并画在图乙虚线框内。
(2)求该孵化箱处于保温挡时,电路中的电流。
(3)求该孵化箱处于加热挡时,工作1min消耗的电能。

(1)请你帮他们设计电路,并画在图乙虚线框内。
(2)求该孵化箱处于保温挡时,电路中的电流。
(3)求该孵化箱处于加热挡时,工作1min消耗的电能。
答案:
(1) 如图所示(答案不唯一)
(2) 由图可知,当开关 $S_{1}$ 闭合、$S_{2}$ 断开时,只有 $R_{1}$ 工作,电路中的总电阻较大,由 $P=\frac{U^{2}}{R}$ 可知,电路中的总功率较小,孵化箱处于保温挡;此时电路中的电流 $I_{保}=\frac{U}{R_{1}}=\frac{12 V}{8 \Omega}=1.5 A$
(3) 当开关 $S_{1}$、$S_{2}$ 都闭合时,$R_{1}$、$R_{2}$ 并联,根据并联电路的特点可知,此时电路的总电阻最小,总功率最大,孵化箱处于加热挡;加热挡工作时,通过 $R_{2}$ 的电流 $I_{2}=\frac{U}{R_{2}}=\frac{12 V}{8 \Omega}=1.5 A$,根据并联电路的特点可知,加热挡工作时电路中的总电流 $I = I_{保} + I_{2}=1.5 A + 1.5 A = 3 A$,加热状态下,工作 1 min 消耗的电能 $W = UIt = 12 V × 3 A × 1 × 60 s = 2160 J$
(1) 如图所示(答案不唯一)
(2) 由图可知,当开关 $S_{1}$ 闭合、$S_{2}$ 断开时,只有 $R_{1}$ 工作,电路中的总电阻较大,由 $P=\frac{U^{2}}{R}$ 可知,电路中的总功率较小,孵化箱处于保温挡;此时电路中的电流 $I_{保}=\frac{U}{R_{1}}=\frac{12 V}{8 \Omega}=1.5 A$
(3) 当开关 $S_{1}$、$S_{2}$ 都闭合时,$R_{1}$、$R_{2}$ 并联,根据并联电路的特点可知,此时电路的总电阻最小,总功率最大,孵化箱处于加热挡;加热挡工作时,通过 $R_{2}$ 的电流 $I_{2}=\frac{U}{R_{2}}=\frac{12 V}{8 \Omega}=1.5 A$,根据并联电路的特点可知,加热挡工作时电路中的总电流 $I = I_{保} + I_{2}=1.5 A + 1.5 A = 3 A$,加热状态下,工作 1 min 消耗的电能 $W = UIt = 12 V × 3 A × 1 × 60 s = 2160 J$
