《2026年通城学典全国中考试题分类精粹物理》

60. (2025·天津)小明从废弃的电热锅中拆下了一个加热盘，其阻值在$28\sim 32\Omega$之间。为测量其电阻，他找来了一个电源(电压$U_{0}$为$35V$)，一个电流表(量程为$0\sim 0.6A$)，两个滑动变阻器$R_{1}$(最大阻值约为$50\Omega$)和$R_{2}$(最大阻值约为$100\Omega$)，开关和导线若干。请你合理选择上述器材设计实验，测出加热盘电阻$R_{x}$的阻值。要求：

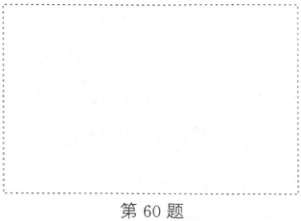

(1) 在如图所示的虚线框内画出实验电路图。
(2) 写出实验步骤及所需测量的物理量。
(3) 写出加热盘电阻$R_{x}$的数学表达式(用已知量和测量量表示)。

答案：
60.
(1)如图所示　
(2)实验步骤:①按照电路图连接电路;②将滑动变阻器调至最大阻值处，闭合开关S、S₁，调节滑动变阻器滑片到适当位置，读出电流表的示数I₁;③断开开关S₂，保持滑片位置不动，读出电流表的示数I₂。
(3)Rₓ = $\frac{I_1 - I_2}{I_1I_2}$U

61. (2025·北京)某同学利用滑动变阻器$R_{P}$、电阻箱$R$、电压表、电压恒定的电源、开关等器材设计了测量电阻$R_{x}$的实验电路，如图所示。
(1) 请补充主要实验步骤：
① 按电路图连接电路，将滑动变阻器的阻值调到最大端。
② 闭合$S_{1}$，将S拨到2的位置，调节滑动变阻器的滑片到适当位置，记录电压表的示数$U$。
③ 闭合$S_{1}$，将S拨到1的位置，保持滑动变阻器的滑片位置不变，调节电阻箱R₀的阻值，使电压表的示数仍为$U$。
④ 记录电阻箱的阻值$R_{0}$。
(2) 待测电阻的阻值$R_{x}=$$R_{0}$。(用测量量表示)

答案： 61.
(1)②将S拨到2的位置，调节滑动变阻器的滑片到适当位置　③将S拨到1的位置，保持滑动变阻器的滑片位置不变，调节电阻箱R₀的阻值　
(2)R₀
