《2026年通城学典全国中考试题分类精粹物理》

12. (2025·泸州)如图所示，电源电压不变，小灯泡 L 标有“6 V 3 W”的字样，不考虑灯丝电阻变化，电流表量程为 0～3 A，滑动变阻器最大阻值为 24 Ω。闭合所有开关，移动滑片到中间位置，L 正常发光，则电源电压为6V；保持滑片不动，闭合 S，断开 S₁、S₂，电流表示数变化了 0.8 A，则 R₀ 为18Ω；调节开关及滑动变阻器，使电路总功率达到允许的最大值，此时滑动变阻器接入电路的阻值为2.4或2Ω。

答案： 12.6 18 2.4或2

13. (2025·南充)如图所示，当 a 处接电流表，b 处接电压表，闭合开关 S，电路总功率为 P₁；当 a、b 两电表互换位置后，再闭合开关 S，电路总功率为 P₂。已知：U=6 V，R₁=20 Ω，R₂：R₃=1：3，P₁：P₂=4：3，则 R₂ 的阻值为20Ω；若现将电源与 b 处电流表位置互换，其他均不变，再闭合开关 S，电路总功率为4.2W。

答案： 13.20 4.2

14. (2025·达州)如图所示，电源电压恒为 U。只闭合开关 S，滑片 P 移至 a 端，此时电压表示数为 U₁，电流表示数为 I₁，R₃ 消耗的电功率为 P₁；滑片 P 移至 b 端，电压表示数为 U₂，电流表示数为 I₂，R₃ 消耗的电功率为 P₂；开关 S、S₁ 和 S₂ 全部闭合，滑片 P 仍位于 b 端，R₁ 消耗的电功率为 P₃，电流表示数为 I₃。已知 I₃=1.4 A，P₃=3.6 W，U₁：U₂=5：8，P₁：P₂=25：4。电源电压 U=6V。滑动变阻器允许通过的最大电流为 0.8 A，通过控制开关和移动滑片 P，电路消耗的最大功率和最小功率之比为50∶3。

答案： 14.6 50∶3

15. (2025·龙东地区)如图是探究电流通过导体时产生的热量跟电阻大小的关系的实验装置，实验中通过观察U形管中液面高度差来比较电阻产生的热量。若通过电阻的电流是 0.2 A，则阻值为 5 Ω 的电阻在 1 min 内产生的热量为12J。

答案： 15.U形管中液面高度差 12

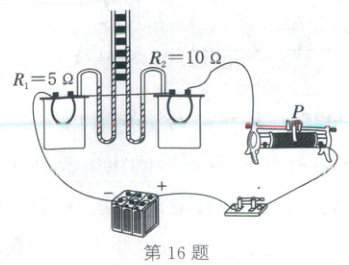

16. (2025·广东)如图所示实验，实验前已调好器材，实验过程中通过电阻 R₁、R₂ 的电流相等(填“相等”或“不相等”)；观察 U 形管内液面高度差可知R₂(填“R₁”或“R₂”)产生的热量较多；要使液面高度差变化更快，可将滑动变阻器的滑片 P 向右滑动。

答案： 16.相等 $R_2$ 右
