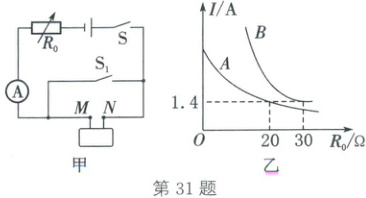

31. (2024·泰州)电子技师社团活动中小明对一个暗箱进行研究。暗箱表面有两个接线柱 $ M $、$ N $，内部只接有 $ R_1 $ 和 $ R_2 $ 两个定值电阻，$ R_1 $ 阻值为 $ 6 \, \Omega $，$ R_2 $ 阻值未知。小明用图甲所示的电路(电源电压不变)进行实验，在 $ S $、$ S_1 $ 都闭合和 $ S $ 闭合、$ S_1 $ 断开的两种情况下，改变电阻箱 $ R_0 $ 的阻值，读取电流表示数 $ I $，绘制了如图乙所示的 $ I $ 随 $ R_0 $ 变化的曲线。下列判断中正确的是（D）

A.电源电压为 $ 8 \, V $
B.电阻 $ R_2 $ 的阻值是 $ 20 \, \Omega $
C.曲线 $ A $ 是根据开关 $ S $、$ S_1 $ 都闭合时测得的实验数据绘制的
D.暗箱内电阻 $ R_1 $ 与 $ R_2 $ 是串联连接的

答案： 31. D

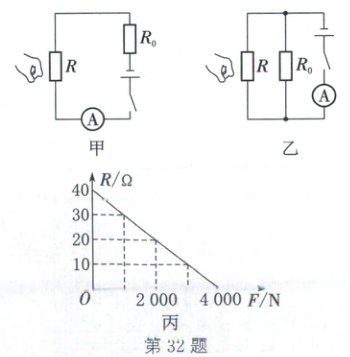

32. (2025·泸州)(多选题)物理应用无处不在。如图甲、乙所示是拳击训练中为测量击打力大小而设计的电路，电源电压恒为 $ 6 \, V $，$ R_0 $ 为 $ 20 \, \Omega $ 的定值电阻，电流表量程为 $ 0 \sim 0.6 \, A $，$ R $ 为压敏电阻，其电阻值 $ R $ 与击打力 $ F $ 的关系如图丙所示。下列说法中正确的是（AD）

A.用甲电路测试，当击打力为 $ 1000 \, N $ 时，电流表的示数为 $ 0.12 \, A $
B.用乙电路测试，当电流表示数为 $ 0.50 \, A $ 时，击打力为 $ 2000 \, N $
C.甲、乙两电路相比，甲电路的击打力测量范围较小
D.乙电路中可增大 $ R_0 $ 的阻值来增大击打力的测量范围

答案： 32. AD

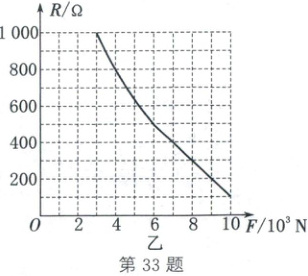

33. (2025·云南)(多选题)某种用于检测大件货物质量的装置，其简化电路如图甲所示。电源电压为 $ 12 \, V $，电路中允许通过的最大电流为 $ 30 \, mA $。定值电阻 $ R_0 $ 有 $ 100 \, \Omega $ 和 $ 200 \, \Omega $ 两种规格，$ R $ 为力敏电阻，其阻值与压力 $ F $ 的关系如图乙所示。$ R $ 上方有一质量不计的绝缘平板，检测时将货物置于其上。下列说法正确的是($ g $ 取 $ 10 \, N/kg $)（ACD）


A.当货物质量增大时，电路中的电流增大
B.当 $ R_0 $ 为 $ 100 \, \Omega $ 时，最大能检测 $ 1000 \, kg $ 的货物
C.当 $ R_0 $ 为 $ 200 \, \Omega $ 时，最大能检测 $ 900 \, kg $ 的货物
D.若电路允许通过的最大电流变为 $ 24 \, mA $，装置选用两种规格的 $ R_0 $ 均能检测 $ 700 \, kg $ 的货物

答案： 33. ACD
