《2026年通城学典全国中考试题分类精粹物理》

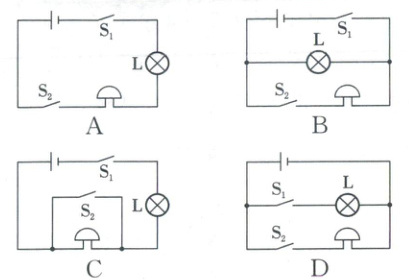

37. (2025·遂宁)某科创小组想设计一个简易电路来模拟火车站安检门的功能。该电路能实现：只要开关S₁断开，整个电路不工作；开关S₁闭合，电路工作，指示灯L亮起，检测到金属时S₂才闭合，电铃响起。符合要求的电路图是（B）

答案： 37. B

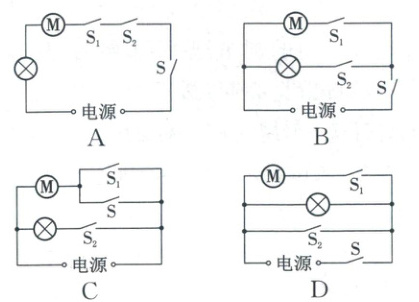

38. (2025·威海)某智能家居系统设计要求：当呼唤系统时，整个系统做好工作准备（相当于闭合开关S）；当发出语音“拉开窗帘”（相当于闭合开关S₁），电动机工作拉开窗帘；当发出语音“打开台灯”（相当于闭合开关S₂），台灯工作。下列设计符合要求的是（B）

答案： 38. B

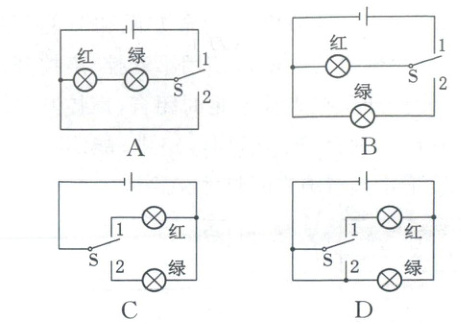

39. (2025·广州)出租车驾驶室内设计了控制电路来显示是否载有乘客，车顶指示灯显示红色时载有乘客，显示绿色时未载乘客。下列电路图中，通过开关S接“1”或“2”可以符合上述设计要求的是（C）

答案： 39. C

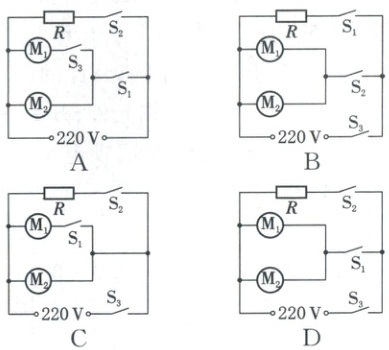

40. (2025·湖北)某款家用蒸汽洗地机设计为：开关S₁控制电机M₁和M₂同时工作，实现洗地和污水回收；开关S₂单独控制电阻R加热水产生蒸汽；一旦机器发生倾倒，开关S₃断开整个电路。下列电路图符合设计要求的是（D）

答案： 40. D

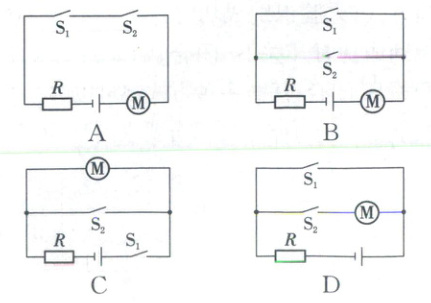

41. (2025·德阳)小东家楼栋单元门设有门禁系统，他回家时需在门禁处进行人脸识别成功或输入密码正确后，该单元门（电动机）自动打开。若人脸识别成功相当于闭合开关S₁，输入密码正确相当于闭合开关S₂，则下列电路中符合要求的是（B）

答案： 41. B
