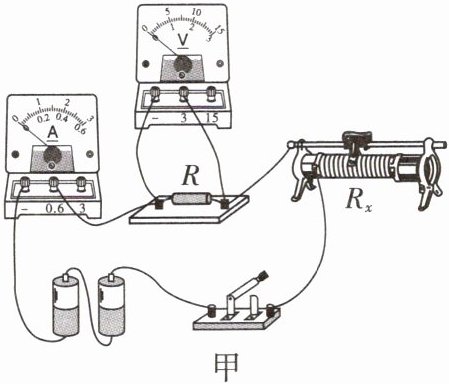

7. 在做“用电流表和电压表测量电阻”的实验中,小红设计了如图甲所示的电路,请你完成下列问题。

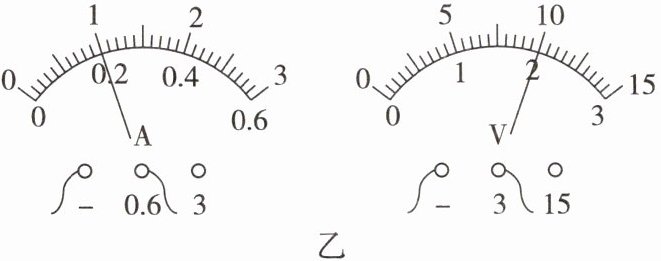

(1) 第一次实验时,闭合开关 $ S $,两电学仪表的示数如图乙所示,则电流表的示数为0.2 $ A $,电压表的示数为2 $ V $,此时电阻器 $ R $ 的电阻为10 $ \Omega $。

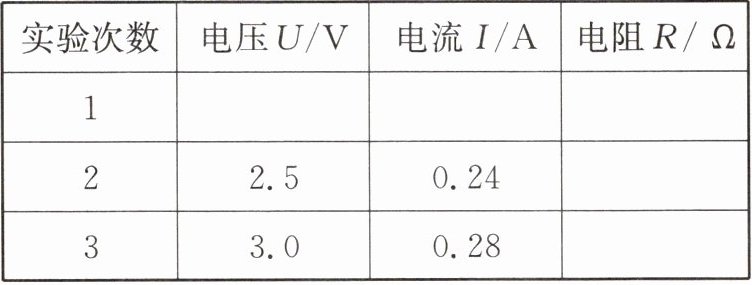

(2) 小红除记录第一次实验数据外,另外还记录了两组电压和电流的数据,三组数据如表所示(请你把第一次实验数据填入表格中),则待测电阻器的阻值为10.4(保留一位小数)$ \Omega $。
| 实验次数 | 电压 $ U / V $ | 电流 $ I / A $ | 电阻 $ R / \Omega $ |
| :---: | :---: | :---: | :---: |
| $ 1 $ | 2.0 | 0.2 | 10 |
| $ 2 $ | $ 2.5 $ | $ 0.24 $ | 10.4 |
| $ 3 $ | $ 3.0 $ | $ 0.28 $ | 10.7 |

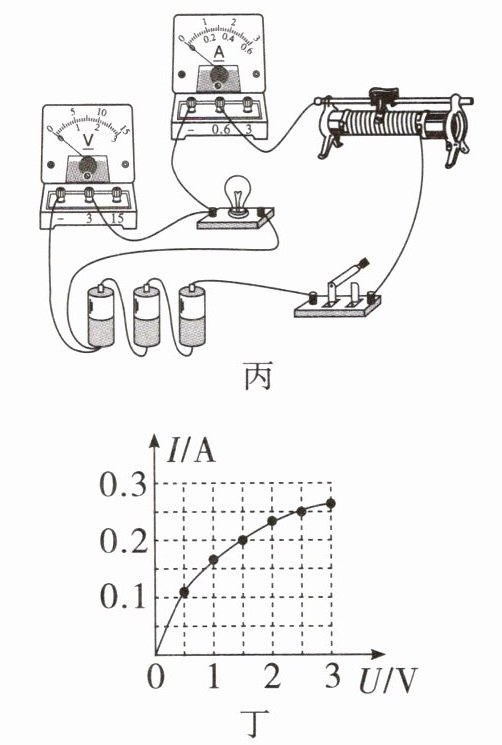

(3) 接着小红用图丙所示电路测量正常工作电压为 $ 2.5 \, V $ 的小灯泡的电阻,根据实验数据绘制的小灯泡的 $ I - U $ 图像如图丁所示。
① 小红连接电路时,刚接好最后一根导线,就发现小灯泡发光了,产生这一现象的原因是连接电路时开关未断开。

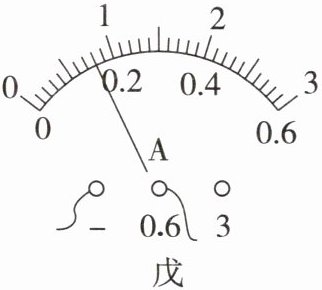

② 当滑动变阻器的滑片位于某一位置时,电流表的示数如图戊所示,为测量小灯泡正常发光时的电阻,应将滑动变阻器的滑片往左(选填“左”或“右”)移动。

③ 由图像丁可知,小灯泡正常发光时的电阻为10 $ \Omega $。
④ 另一同学分别测出小灯泡在不同亮度下的电阻,然后求出平均值作为小灯泡的电阻,他的做法对吗？答：不对,其原因是小灯泡的电阻随温度的升高而增大，不是一个定值。

答案：
(1)0.2；2；10
(2)
| 实验次数 | 电压 $ U / V $ | 电流 $ I / A $ | 电阻 $ R / \Omega $ |
| :---: | :---: | :---: | :---: |
| 1 | 2.0 | 0.2 | 10 |
| 2 | 2.5 | 0.24 | 10.4 |
| 3 | 3.0 | 0.28 | 10.7 |
10.4
(3)①连接电路时开关未断开
②左
③10
④不对；小灯泡的电阻随温度的升高而增大，不是一个定值
