《2025年优佳学案（云南）九年级物理全一册人教版》

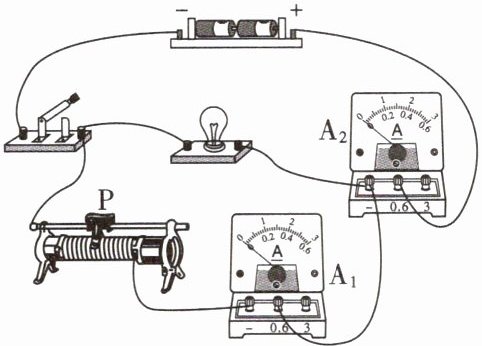

9. (2024 济南)某学习小组连接了如图所示的实物电路,闭合开关,移动滑片 P 的过程中,关于电流表$ A_1 $的示数$ I_1、$电流表$ A_2 $的示数$ I_2 $以及灯泡的亮度,可能出现的现象是(C)。

$A. I_1 $变大$,I_2 $变小,灯泡亮度不变
$B. I_1 $变小$,I_2 $变大,灯泡亮度变暗
$C. I_1 $变小$,I_2 $变小,灯泡亮度不变
$D. I_1 $变大$,I_2 $变大,灯泡亮度变亮

答案： A（存在错误），正确为C

10. 如图所示,电源电压为 15 V 且保持不变,滑动变阻器的滑片 P 在最右端。闭合开关$ S_1,$断开开关$ S_2,$滑片 P 移至中点附近时,电流表的示数是 0.5 A；保持滑片 P 不动,闭合开关$ S_2,$断开开关$ S_1 $时,电流表的示数是 0.2 A,则电阻$ R_3 $的阻值是(C)。

A.20 Ω
B.30 Ω
C.45 Ω
D.50 Ω

答案： C

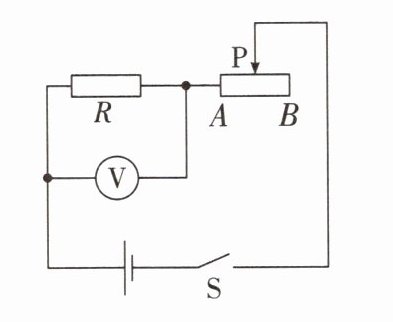

11. (2025 丽江期中)在如图所示的电路中,电源电压保持不变,定值电阻 R 的电阻是 5 Ω,滑动变阻器的最大电阻是 20 Ω。滑片 P 置于滑动变阻器的中点时,电压表的示数为 4 V,则电源电压为12V。当滑片从中点向 B 端移动距离 s 后,电压表的示数变为 3 V；当滑片 P 从中点向 A 端移动距离 s 后,电压表示数为6V。

答案： 12；6

12. 如图所示,电源电压为 6 V 且恒定不变,电阻器$ R_1 $的电阻为 15 Ω,电流表的测量范围为 0～0.6 A。
(1) 开关 S、$S_1 $都闭合,滑片 P 不能移到 a 端的原因是会造成电路短路(选填“通路”“短路”或“断路”)。
(2) 当开关 S 闭合、$S_1 $断开时,求电流表示数。
0.4 A
(3) 当开关 S、$S_1 $都闭合时,为了使电流表不超测量范围,求滑动变阻器$ R_2 $连入电路的最小电阻。
30 Ω

答案：
(1) 短路
(2) 0.4 A
(3) 30 Ω
