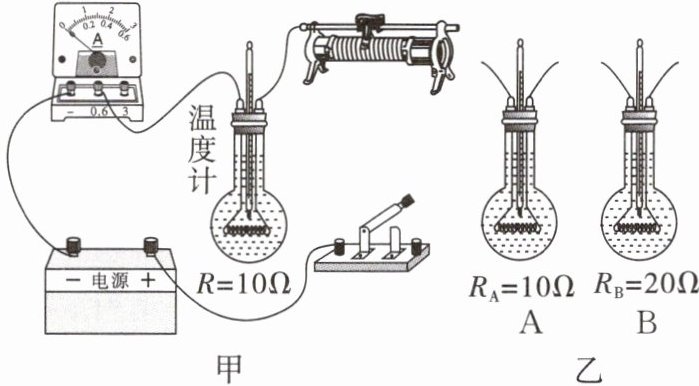

8.如图甲所示是“探究影响电流热效应的因素”的实验装置。

(1)为了探究电流通过导体产生的热量与电流大小的关系,小明用图甲所示装置进行实验,在烧瓶内安装一根电阻丝,并插入一支温度计。他想让烧瓶内的液体在短时间内温度变化更明显,该液体应选用煤油(选填“煤油”或“水”),理由是煤油的比热容小于水，相同质量吸收相同热量时，温度升高更明显。该实验通过比较温度计示数的升高量来判断电流产生的热量。
(2)小明先读出烧瓶内液体的初温,闭合开关,通电$30\ s$,再读出烧瓶内液体的温度,得到温度的升高量,填入表中,然后移动滑动变阻器的滑片改变电流大小,重复上述操作,获得了第二组数据(如表所示)。

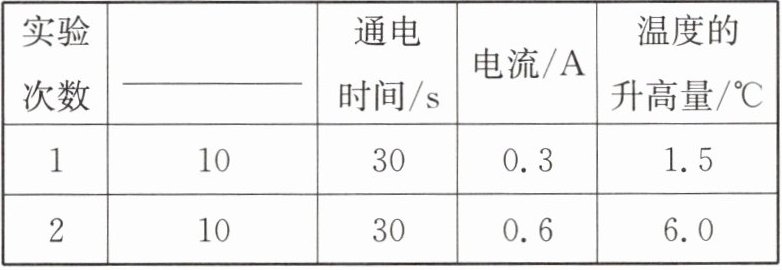

| 实验次数 | 通电时间/s | 电阻/Ω | 电流/A | 温度的升高量/$°C$ |
| 1 | 10 | 30 | 0.3 | 1.5 |
| 2 | 10 | 30 | 0.6 | 6.0 |

①请你帮他把表格补充完整。
②由表格得出：同一导体,在通电时间相等时,通过的电流越大,其产生的热量越多。
(3)小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验,则他应选择图乙中的A(选填“A”或“B”)烧瓶与图甲中烧瓶内的电阻丝并联,并给该烧瓶内装入与图甲烧瓶中的液体质量相同的水。

答案：
(1)煤油；煤油的比热容小于水，相同质量吸收相同热量时，温度升高更明显；温度计示数的升高量
(2)①电阻/Ω
②越多
(3)A；质量

9.如图所示,定值电阻$R_1的电阻为10\ \Omega$,定值电阻$R_2的电阻为20\ \Omega$,闭合开关$S$后,电流表A的示数为$0.1\ A$。求：
(1)定值电阻$R_1$两端的电压。
(2)电源电压。
(3)整个电路在$1\ min$内产生的热量。

答案：
(1)由图知，两电阻串联，电流表测电路中的电流，串联电路中电流处处相等，通过$R_1$的电流$I_1=I=0.1\ A$，根据$I=\frac{U}{R}$可得，定值电阻$R_1$两端的电压：$U_1=I_1R_1=0.1\ A×10\ \Omega = 1\ V$。
(2)串联电路中总电阻等于各分电阻之和，所以总电阻$R=R_1 + R_2=10\ \Omega+20\ \Omega = 30\ \Omega$，电源电压$U=IR=0.1\ A×30\ \Omega=3\ V$。
(3)时间$t=1\ min=60\ s$，整个电路产生的热量$Q=I^2Rt=(0.1\ A)^2×30\ \Omega×60\ s=18\ J$。
(1)$1\ V$；
(2)$3\ V$；
(3)$18\ J$。

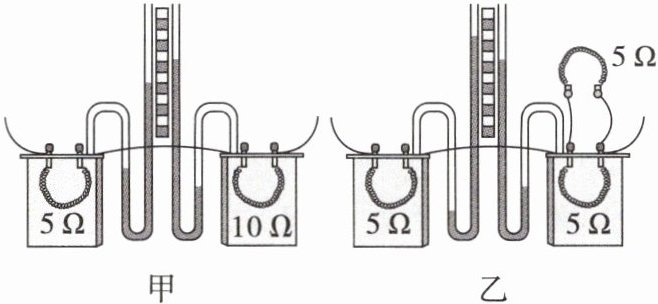

10.(多选)如图所示是“探究电流通过导体产生的热量与哪些因素有关”的实验。容器内密封着相同质量的空气,下列分析正确的是(AC)。

A.该实验装置利用U形管中液面的高度差变化来反映电阻丝放出热量的多少
B.甲实验通电后,通过左右两电阻的电流之比为$1:2$
C.乙实验是为了研究电流通过导体产生的热量与电流的关系
D.乙实验通电一段时间后,左右两电阻产生的热量之比为$2:1$

答案： AC
