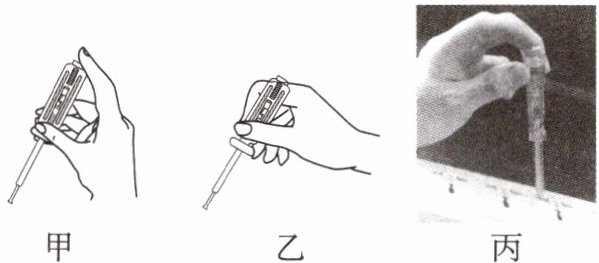

7. 测电笔可以检测导线是相线还是中性线,如图甲、乙所示,持笔方式正确的是图乙所示方法;用测电笔接触插座的插孔,如图丙所示,发现氖管发光,此孔连接导线中的相线,此时微弱电流流过人体。
]

答案： 乙；相线；微弱

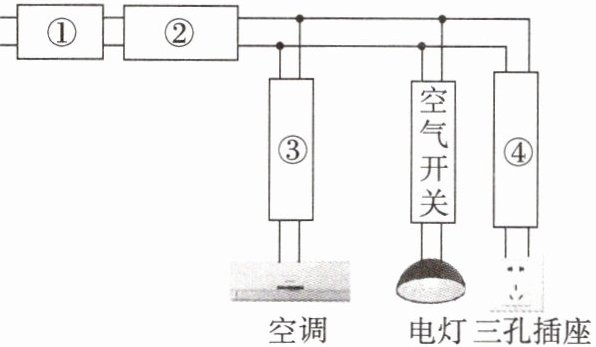

8. (多选)“安全用电,珍爱生命”是同学们应有的意识。小华同学家的配电系统如图所示,关于空气开关、电能表和漏电保护器的安装位置,下列说法正确的是(ABD)。

A.在①位置安装电能表
B.在②位置安装空气开关
C.在③位置安装漏电保护器
D.在④位置安装漏电保护器

答案： ABD

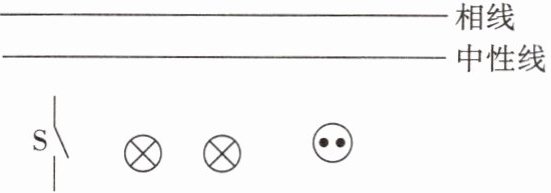

9. 一间教室要安装 2 盏“220 V 60 W”的电灯和一个插座,要求开关 S 控制两盏灯,且每盏灯都能正常发光,请按以上要求将图中元件用笔画线代替导线连接起来。
]

答案： 两盏灯并联，开关控制两盏灯且在相线（火线）上，插座与灯并联连接，中性线（零线）和相线（火线）正确接入。
连接方式如下：
从相线（火线）引入一根导线到开关的一端，开关的另一端用导线分别连接到两盏灯的一个接口（灯的接口随机为1和2）；
从两盏灯的另一个接口（与刚才连接的1和2接口相对的接口，设为3和4）用导线连接起来，并连接到中性线（零线）；
插座的一个接口连接到中性线（零线），另一个接口连接到相线（火线）。
具体图示（用文字描述连接关系）：
相线（火线）→开关→两盏灯（并联）→中性线（零线）；
插座并联在相线（火线）和中性线（零线）之间。

10. 小丞晚上在家做作业时,突然台灯不亮了,家里其他用电器也停止了工作,他立即找来测电笔检测电路,发现插座左、右两孔都能使氖管发光。则他家里的电路可能出现的故障是(B)。
A.进户相线断路
B.进户中性线断路
C.短路
D.没交电费,所以停电了

答案： B

11. 下列现象中,可能引起保险丝熔断的是(A)。
A.两孔插座中的两个线头接触了
B.开关中的两个线头接触了
C.有人不小心触电了
D.用电器金属外壳没有接地

答案： A

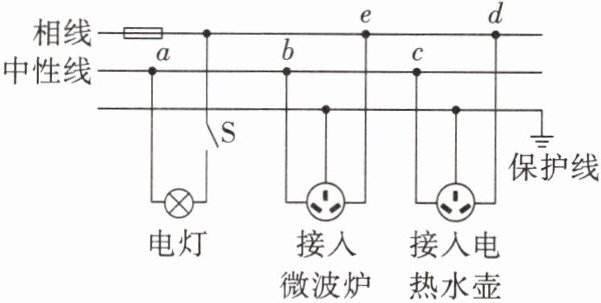

12. 小强同学放学回家后,打开电灯,接入电热水壶,两者均正常工作,接着启动微波炉加热食品时,发现微波炉不工作,电热水壶突然停止工作,但是电灯仍然正常发光,如图所示。他对故障作了下列四种判断,其中正确的是(A)。

A.中性线上 ab 间断路
B.中性线上 bc 间断路
C.微波炉所在支路 be 间短路
D.电热水壶所在支路 cd 间短路

答案： A
